Yazının kaynağını malesef hatırlayamıyorum, bilgisayarımın derinliklerinde bir not defterine kopyaladığım maddeler.

Statik proje yaparken dikkat edilecek hususlar:

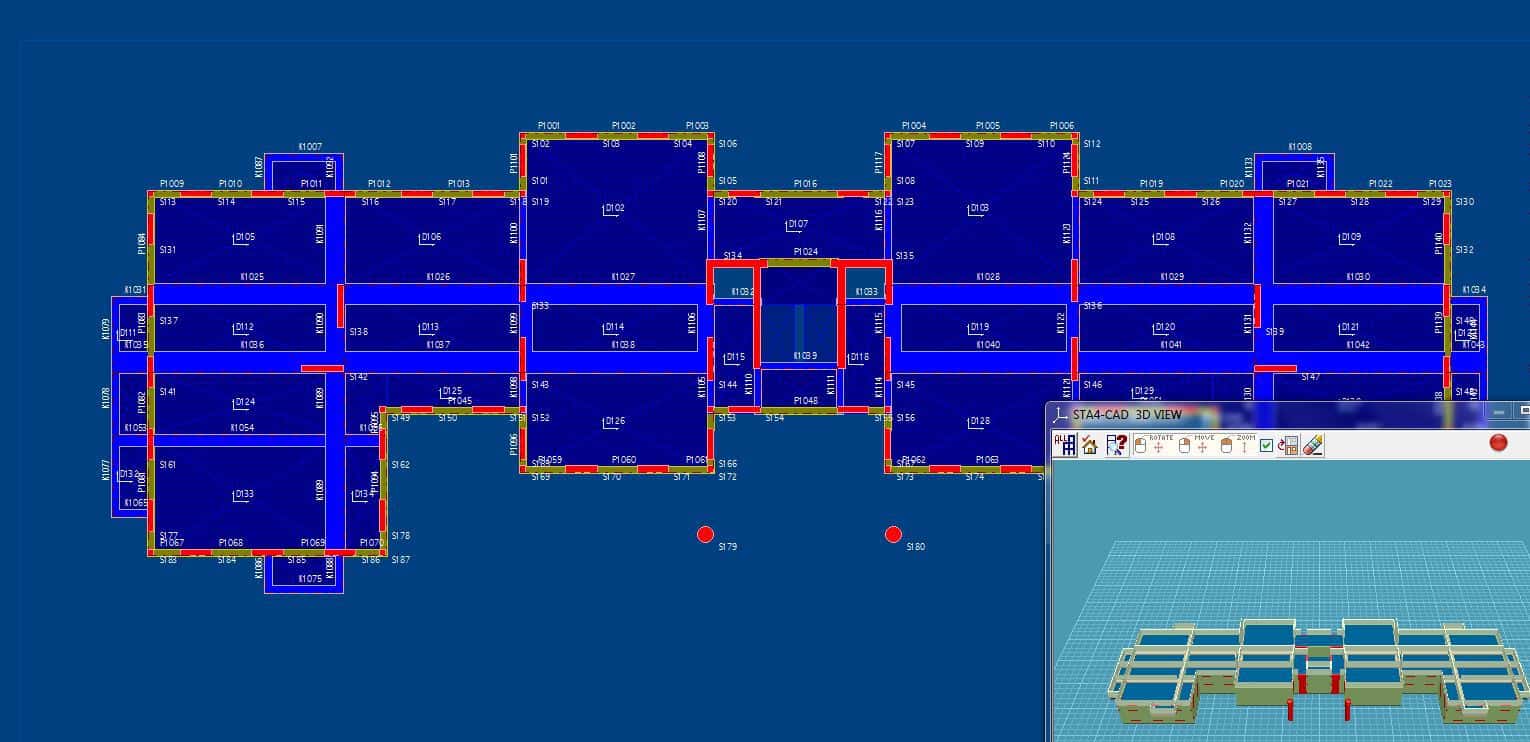

STATİK BETONARME PROJE

DİKKAT

1- KISA TEMEL KİRİŞLERİ VE KAT KİRİŞLERİNDEDE GÖVDE DONATISI KONULMALI

2- İDE STATİKTE %5 TOLERANS DEĞERİ 0 OLSUN

3- KOLON DÜŞEY AÇILIMINDA KOTLAR MİMARİ PROJEYİ TUTSUN

4- SİMETRİK BİNALARDA AYNI İSİMLENDİRME YAPTIĞINDA İKİ AYNI İSİMLİ KİRİŞİN DONATILARININ AYNI OLMASINA DİKKAT ET

5- DEĞİŞKEN KESİTLİ KİRİŞLERDE DETAY AL

6- KALIP PLANI VE TEMEL APLİKEDE PLAN İÇİNDEKİ AKS ÇİZGİLERİNİ BREAK YAP

7- PLANLARI ALIRKEN YAZI BÜYÜTME : 1

DEYAY ALIRKEN YAZI BÜYÜTME : 1.5

8- PROJEDE EN KÜÇÜK KOLON 25/30 OLABİLİR

9- ÇATI KAT DA KİRİŞE OTURAN KOLONLARIN OTURDUĞU KİRİŞ İKİ UCU KOLONA BASANKİRİŞ OLMALI

10-TEMEL KESİTİNDE GROBETON GÖSTER

11-TEMEL PLANINDA TAM DOLU BETON BRİKET YAZ

12-PLAN KESİTLERİNE MİMARİ KOTLARI İŞLE

13-EN KÜÇÜK SÜREKLİ TEMEL GENİŞLİĞİ 60 CM

14- DÖŞEMELERDE SEHİM TAHKİKİ YAP VE DÖŞEME KALINLIĞI AYARLA BÜYÜK DÖŞEMELERDE DONATI ARTIR

14-PLANLARA BACALARI İŞLE 2Q14 DONATI KOY

15-SÜNEKLİK DÜZEYİ NORMAL R : 4 SEÇ

16-PASPAYLARINA DİKKAT ET

17-MAKTU YAZILARI PLANA YAPIŞTIR

18-BALKON DEMİRLERİ Q14/20 YAP

19-BALKON DÖŞEMELERİ D : 15 KESİTTE GUSELİ GÖSTER D: 17-12

20-PLAN KESİTLERİNE ÖLÇÜ VER PARAPET EKLE

21-TEMELLER BİNANIN 4 TARAFINA TAŞABİLİRMİ BAK BİTİŞİK NİZAMSA TAŞAMAZ

22-MERDİVEN DETAYI – PARAPET DETAYI

23-KONSOL KİRİŞLER ÜST DONATILARI ARTIR

24-ZEMİN RAPORU İMZALA

25-BİNA GİRİŞ SAHANLIK PLANA ÇİZ KESİT AL KOT FARKLILIKLRINI GÖSTER

26-DÜŞÜKLERE DD YAZ

27-ÇATI TAVANI EĞİK İSE KESİTİ EĞİK YAP

28-TERS KİRİŞLERE TERS YAZ VE BOYA

29-BALKON DEMİRLERİ ARKA UCUNA GÖYE YAP

30-KARIŞMIŞ AKS İSİMLERİNİ AYIR

31- HER KAT İÇİN AYRI AYRI KONTR ÇİZGİSİ TANIMLA ÖLÇÜ ÇİZGİ YAZILARI PLANA GİRMESİN

32-ÇİZİMLERİ 1 PAFTADA TOPLA BAŞLIK EKLE BAŞLIK DOLDURKAÇLIK KAĞIDA SIĞAR BAK

33-KESİT ÇİZGİLERİ GEÇİR KESİTLERİ İSİMLENDİR.

34-KİRİŞ DETAYLARINDA BİRBİRİNE GİREN YAZILAR TAŞI

35-KİRİŞ DERİNLİĞİ DÖŞEMENİN 3 KATINDAN AZ OLAMAZ

36-BODRUM DIŞI PERDE DEĞİL İSE RİJİTLİK KATSAYISI – 2 YAP

37-BİNA DIŞI TOPLAM ÖLÇÜ VER

38-TEMEL PAFTASINDA KAT100 – 200 YAZILARI SİL

39-KOLON PAFTASINA 100-200-300 YAZ

40-KALEM KALINLIK KONTROL 2 – 3 – 4

41-KAT İNDİSLERİ YAZ 1 – 2 -3

42-DONATI SEÇİM YAP

43-PROJE GENEL AYARLARI KONTROL ET

44-BÜYÜK AÇIKLIKLI KİRİŞ DONATILARI ARTIR

45-BİNA GİRİŞ MERDİVENLER YETERİNCE KESİT AL KOT FARKLILIKLARI GÖSTER

46-KİRİŞLERDE PİLYE ÇİZİLSİN ÇİZİLMESİN AYARI YAP

47-SÜREKSİZ KONSOL KİRİŞLERİ 4Q14 İLE ARKADAKİ KOLON A BAĞLA

48-KONSOL BALKON KİRİŞLERİN ÜST DONATISINI BALKON İÇİNE UZAT

49-KONSOL KİRİŞLERİ KONSOL KOMUTU İLE TARİFLE SOL SAĞ KONSOL DİYE

50-KONSOL DÖŞEMEYİ TAŞIYAN KİRİŞLERİ İŞARETLE BU KİRİŞ KONSOL DÖŞEMEYİ TAŞIYOR.BU KİRİŞLER DİĞERLERİNE GÖRE DAHA DERİN YAPILABİLİR. VEYA 2 SIRA GÖVDE DONATISI KOYMAK GEREKEBİLİR.

51-DÖŞEMELERDE BETONARME HESAP AKSLARINI GÖZDEN GEÇİR VE GEREKLİ YERLERE İLAVE HESAP AKSI AT VE KONSOL DÖŞEMELERDE BETONARME HESAP AKSLARINI EDİT YAP

52- BİRBİRİNE GİREN AKS YAZILARINDA AKS EDİT YAP VE AKSLARA DELTA DEĞERLERİ GİR.

53- 10 LUK DUVAR TAŞIYAN DÖŞEMELERDE Q : 350 GİR. PARAPET YÜKLERİNİ ÇİZGİSEL YÜK OLARAK GİR.

54- KOLON EKSENEL YÜKLERİNİ KABACA KONTROL ET KOLONUN YÜK ALDIĞI ALAN İLE HESAP YAP KARŞILAŞTIR.

55- PROJEDE KALIP PLANININ İYİ ANLAŞILMASI İÇİN DÖŞEME DEMİRLERİ OLMADAN BİR KALIP PLANI KOY DAHA SADE BİR ŞEKİLDE.

56-1.5 M Yİ GEÇEN KONSOL BALKON DÖŞEMELERİNDE KİRİŞ YAP (25/50)

57-STATİK PROJE YAPILIRKEN BİNANIN GERÇEKTEKİ KAT SAYISINDAN 2 FAZLA KAT GİREREK HESAP YAPTIR VE KRİTİK ELEMANLARI TESBİT ET VE BU KOLONLARI BİR MİKTAR DAHA BÜYÜK YAP.DAHA SONRA EKLENEN BU 2 KATI SİL.

58-PROJE SAFHASINDA C20 İLE ÇÖZÜLEN BİNAYI YERİNDE İNŞAAT DA C25 BETON OLARAK YAPMAK BETON KALİTESİNDEN KAYNAKLANABİLECEK SIKINTILARI HAFİFLETİR

59-SAPLAMA OLARAK YAPILAN KİRİŞE BAŞKA BİR KİRİŞİ SAPLAMAK YANLIŞTIR.YANİ ZİNCİRLEME 2 VEYA DAHA FAZLA SAPLAMA YAPMAKTAN KAÇINMALIDIR.

60-KOLONLARIN DAR KENARLARININ EN AZ 30 CM YAPILMASINDA FAYDA VARDIR.

61-BALKON VE MERDİVEN KOLU TAŞIYAN KİRİŞLERİN DERİNLİĞİ BURULMAYA KARŞI EMNİYETİ ARTIRMAK İÇİN 50 CM DEN DAHA FAZLA YAPILMASI UYGUN OLUR.

62-ŞU AN YÜRÜRLÜKTEKİ YÖNETMELİK İLERDE DAHADA SERTLEŞEBİLİR VEYA KONYA NIN DEPREM RİSKİ ARTABİLİR.BU SEBEBLE ELEMANLARIN EBADLARINI MİNİMUM DEĞERLERDEN DAHA BÜYÜK TUT.BİNAYI 3. DERECE DEPREM BÖLGESİNE GÖRE ÇÖZ VE 1 KAT DAHA FAZLA TAŞIYACAK ŞEKİLDE BOYUTLANDIR.2 FAYDASI VARDIR.

İLERDE YÖNETMELİK DEĞİŞİRSE YENİ YÖNETMELİĞE GÖREDE KURTARIR.
DONATI DAHA AZ OLACAĞINDAN BETON YERLEŞİMİ KOLAYLAŞIR. ADERANS ARTAR.

63-SAPLAMA KİRİŞLERİN MESNETLERİNDE İLAVE PİLYELER YAPILMALIDIR.

64-BÜYÜK AÇIKLIKLI KİRİŞ VE DÖŞEMELERDE TERS SEHİM KALIP ÇAKILMALIDIR.YAPTIĞI SEHİMLE NORMAL HALE GELMİŞ OLUR.(0.02)

65-ETRİYELERİN KANCA YERLERİ BASINÇ BÖLGESİNDE OLMALI.

AÇIKLIKTA ÜSTE

MESNETDE ALTTA

KONSOLDA ALTTA

66-AMOLEN SİSTEMLERDE KİRİŞLER YASSI OLDUĞU İÇİN GÜÇLÜ ÇERÇEVELER OLUŞMAZ .DEPREM YÜKLERİNİ ALACAK YETERLİLİKTE PERDELERE HER İKİ YÖNDEDE YER VERİLMELİDİR.

BU PERDELERİN RİJİTLİK MERKEZİ İLE BİNA KÜTLE MERKEZİ ÇAKIŞMALIDIR.

67-Kapak müşteri imzası ve maliyet bilgileri

68-Havalandırma enerjı bacası baca boşlukları tam gösterilmişmi

69-Bodrum perde yoksa rijit numarası -2 yp

70-Detayların Hesap ve çizimlerin de donatılar birbirini tutsun çizim aldıktan sonra analiz yaptırma

KİRİŞSİZ DÖŞEME

1- TS 500 KİRİŞSİZ DÖŞEME DONATI ORANI HER İKİ İSTİKAMETDE 0.002 DEN AZ OLAMAZ Q10/17 YETERLİ

2- TS 500 KİRİŞSİZ DÖŞEME KOLON EBADLARI AÇIKLIĞIN 1/20 SİNDEN AZ OLAMAZ.

3- TS 500 KİRİŞSİZ DÖŞEME KOLON EBADLARI EN AZ 30 CM OLABİLİR.

4- KİRİŞSİZ DÖŞEME HESABI YAPILIRKEN DÖŞEME HAREKETLİ YÜKÜ 600KG / M2 ALINMALIDIR.ÜST KATIN BETONU ATILIRKEN YÜK DİREK ALT DÖŞEMEYE HAREKETLİ YÜK OLARAK GELİR.

5- DÖŞEME KALINLIĞI 25 CM DEN AZ İSE ZIMBALAMA DONATISI KULLANILAMAZ.ZIMBALAMA DONATISI GEREKİYOR İSE DÖŞEME KALINLIĞI EN AZ 25 CM YAPILMALIDIR.

6- KİRİŞSİZ DÖŞEMEDE ZIMBALAMA ETKİSİNİN TAMAMI BETON TARAFINDAN KARŞILANABİLECEK EBADLAR SEÇİLMELİDİR.ZIMBALAMA DONATISI KULLANILSA BİLE BU DEPREM İÇİN VEYA AKSİ BİR DURUM İÇİN OLMALIDIR.

7- KOLONLARIN 4 TARAFI DÖŞEME ALT VE ÜST DEMİRLERİNİ İÇİN ALACAK ŞEKİLDE ETRİYE İLE SARILMALIDIR.BU YAPILAMIYORSA HER İKİ İSTİKAMETDE ETRİYELİ HATIL YAPILARAK KOLON BAŞINA YERLEŞTRİLMELİDİR.

8- KİRİŞSİZ SİSTEMLERDE KOLONLARIN OLUŞTURDUĞU ÇERÇEVELER VE AÇIKLIK ÇERÇEVELERİ ÇIKARILMALI VE AYRICA SÜRÜEKLÜ KİRİŞ HESABI YAPILARAK GEREKLİ DÖŞEME DONATISI BULUNMALIDIR.

9- KİRİŞSİZ DÖŞEMEDE YÜK DOĞRUDAN KOLONLARA İLETİLİR

10- DÜZ TAVAN İSTENEN BÖLME DUVARI OLMAYAN YERLERDE TERCİH EDİLİR.

11- KALIP VE DONATI İŞÇİLİĞİ DAHA BASİTTİR.ANCAK BETON VE DİMİR FAZLA HARCANIR.TOPLAMDA KİRİŞLİ SİSTEME GÖRE %10 MALİYET FAZLADIR.

12- BİRBİRİNE DİK EKSENLERE YERLEŞMİŞ OLABİLDİĞİNCE DÜZGÜN SIRALANMIŞ KOLONLARIN OLDUĞU DURUMLARDA TERCİH EDİLMELİDİR.KOLONLAR BELLİ BİR EKSEN DÜZLEMİNDE BULUNMUYORSA TERCİH EDİLMEZ

13- KOLON BAŞLARINDA OLUŞAN ZIMBALAMA ÖNEMLİDİR.

14- ZIMBALAMA ETKİSİNİ AZALTMAK İÇİN DÖŞEME KALINLIĞI ARTIRILIR , VE KOLON BOYUTLARI BÜYÜTÜLÜR.DÖŞEME KALILIĞI DAHA ETKİLİDİR.

15- DIŞ KOLONLARDA ZIMBALAMA ALANI AZ OLDUĞUNDAN EN AZ İÇ KOLONLAR KADAR ZIMBALAMAYA HASASTIR.DIŞ KİRİŞLERİN SARKMASINDA SAKINCA YOK İSE DIŞ KİRİŞLER SARKAN YAPILABİLİR.

16- EN AZ DÖŞEME KALINLIĞI TS 500 E GÖRE 15 CM DİR.

17- DÖŞEME DONATI ARALIĞI 1.5d DEN VE 20 CM DEN KÜÇÜK OLMALIDIR.

18- BETON KALİTESİ KİRİŞLİ SİSTEMLERE GÖRE DAHA ÖNEM ARZ EDER.

19- KALIP ERKEN SÖKÜLMEMELİDİR. ALT KATLARDA DİKME BIRAKILMALIDIR.

İDE DE DİKKAT EDİLMESİ GEREKENLER. ;

1- PLANDA PANEL OLARAK TARİFLENMİŞ KOLONLAR VAR İSE BU PANELLER DÖŞEME KENARI İLE DÖŞEMEYE KENAR HALİNE GETİRİLMELİDİR.BÖYLE YAPILMAZ İSE BU PANELLER YÜK ALMAZLAR.

2- KİRİŞSİZ DÖŞEMEDE ATILAN HESAP AKSLARINA EDİT YAPILARAK ALT + ÜST DONATI İŞARETLENMELİDİR.

3- 20 LİK DUVARLAR DÖŞEMEYE 900 KG/M OLARAK ÇİZGİSEL YÜK TARİFLENMELİDİR.

4- DÖŞEME SABİT YÜKÜ 825 KG/M HAREKETLİ YÜKÜ 600KG/M ALINABİLİR.
