Bu yazıda 4 farklı yönetmeliğe göre belirtilen köşe kaynakları için minimum ve maksimum kalınlık değerleri bir araya getirilmiştir. Olası değişikleri dikkate almak için tasarım mühendislerinin yönetmeliklerinin güncel versiyonlarını kullanmaları gerekmektedir.
İçindekiler
Türk Çelik Yapılar Yönetmeliği’ne Göre
Ülkemizde “Çelik Yapıların Tasarım, Hesap ve Yapımına Dair Esaslar” ismiyle yürürlükte olan yönetmelikte kaynak kalınklarına ait sınırlandırmalar belirtilmiştir. Köşe kaynaklarının etkin kalınlığı
Minimum Kaynak Kalınlığı

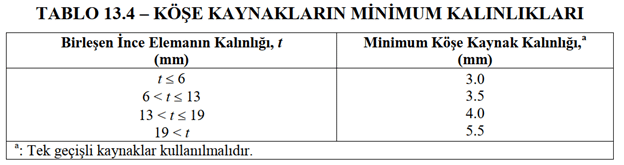

Köşe kaynaklarının minimum etkin kalınlığı, hesaplanan kuvvetin güvenle aktarılmasını sağlayacak kaynak kalınlığından ve Tablo 13.4’te verilen minimum kalınlıklardan az olamaz. Bu kısıtlar kısmi(PJP) veya tam penetrasyonlu(CJP) küt kaynakların takviyesi amacıyla kullanılan köşe kaynaklar için geçerli değildir.
Maksimum Kaynak Kalınlığı
Maksimum kaynak kalınlığı belirlenirken, birbirine kaynatılan 2 parçanın et kalınlığı en küçük olan parça kalınlığı tmin olarak kabul edilirse,
- tmin ≤ 6mm ise maksimum kaynak kalınlığı 0,7*tmin
- tmin>6mm ise maksimum kaynak kalınlığı 0,7*(tmin-2mm)
şeklinde belirlenir.
Bunlara da Göz Atmayı Unutmayın
ANSI/AISC 360-22’ye Göre
Minimum Kaynak Kalınlığı

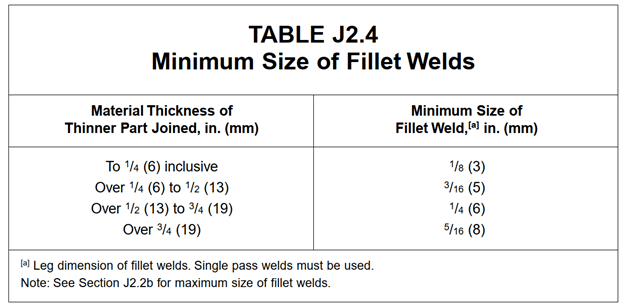

Amerika çelik yapılar yönetmeliğine göre (specification for structural steel building) kaynak kalınlıklarına ait sınırlandırılmalar verilmiştir. Ülkemiz çelik yönetmeliği bu yönetmelikten (2010 versiyon) uyarlama olduğu için benzer değerler bulunmaktadır. Köşe kaynakları için miminum değerler Tablo J2.4’te verilmiştir. Benzer şekilde bu kısıtlar kısmi(PJP) veya tam penetrasyonlu(CJP) küt kaynakların takviyesi amacıyla kullanılan köşe kaynaklar için geçerli değildir.
Maksimum Kaynak Kalınlığı
Maksimum kaynak kalınlığı belirlenirken, birbirine kaynatılan 2 parçanın et kalınlığı en küçük olan parça kalınlığı tmin olarak kabul edilirse,
- tmin ≤ 6mm ise maksimum kaynak kalınlığı tmin
- tmin>6mm ise maksimum kaynak kalınlığı (tmin-2mm)
şeklinde belirlenir.
Eurocode 3 Part 1-8’e Göre

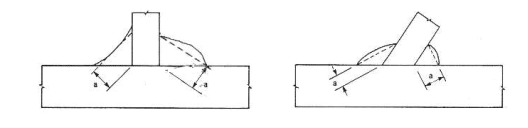

Avrupa çelik yapılar şartnamesine göre (EN1993-1-8-:2003 Eurocode 3: Design of steel structures- Part 1-8:Design of joints) köşe kaynakları için kısıtlar belirtilmiştir. Köşe kalınlığı olarak etkili boğaz kalınlığı (effective throat thickness) ifadesi kullanılmıştır.
Minimum Kaynak Kalınlığı
EN1993-1-8:2003’e göre minimum kaynak için minimum etkili boğaz kalınlığı 3mm olarak verilmiştir.
Maksimum Kaynak Kalınlığı
EN1993-1-8:2003’te maksimum kaynak kalınlığı için sınırlandırma belirtilmemiştir.
SP 16.13330.2011’e Göre
Rusya Federasyonu’na ait SP 16.13330.2011 çelik yapılar yönetmeliğine göre köşe kaynakları için sınırlandırmalar aşağıdaki gibi verilmiştir. Belirtilen kaynak kalınlıkları kaynak bacak boyunu belirtmektedir.
Minimum Kaynak Kalınlığı

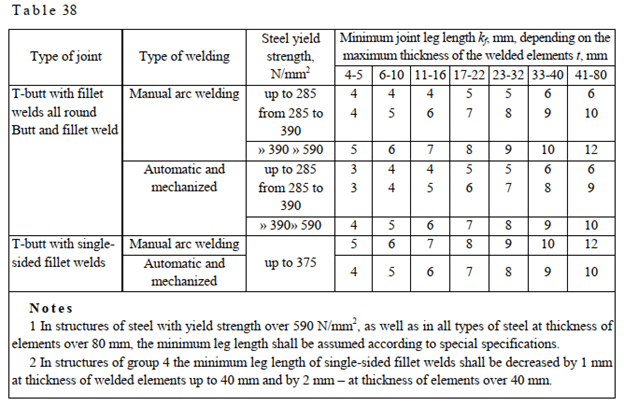

Minimum kaynak kalınlığı en az hesaplanan kuvveti güvenle aktaracak kalınlıkta ve Tablo 38’deki değerlerden daha küçük olmayacaktır.
Maksimum Kaynak Kalınlığı
Maksimum kaynak kalınlığı 1,2*tmin’dir.
