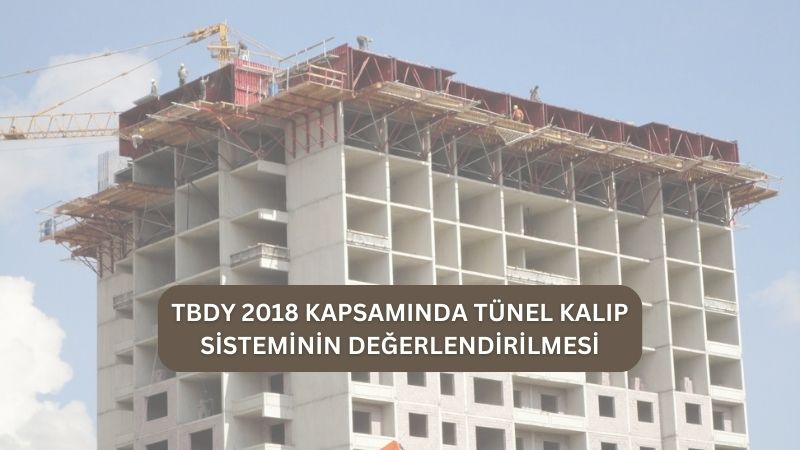

Merhaba, bu yazıda TÜNEL KALIP SİSTEMİ, TBDY 2018 kapsamında değerlendirilmeye çalışılacaktır. Tünel Kalıp Sistemi hakkında öncelikle Prof Dr Hakkı Polat Gülkan ( ODTÜ – Başkent Üniversitesi ) Hocamızın görüşlerini aktaracağız.
“Toplu Konut İdaresi ( TOKİ ) en doğru yapı sistemini uyguluyor. Ben bu yılın Mart ayında Türkiye Mühendislik Haberleri dergisinde bir yazı yayınladım. Onun okumasını tavsiye ederim. Tünel Kalıpta, kolondu, kirişti, bağlantı yeriydi hiç biri yoktur. Üç boyutlu bir bal peteğidir, onun için sistem pek çok dereceden hiperstatiktir. Mekanizma olması hemen hemen imkansızdır. Yalnız, ağır bir sistemdir ve 18-20 kattan sonra eğer altında çok katlı garaj yoksa ekonomik olmaktan çıkar. Çabuk imal edilir. Odaları geniş değildir, mimari açıdan güzel de değildir. Ama güvenlikleri mükemmeldir.”
Şimdi Tünel Kalıp Sistemi hakkında TBDY 2018’i incelemeye çalışacağız. Hocamızın dediği üzere bu sistemde kolonlar ve kirişler yoktur, sadece perdelerden ve döşemelerden oluşur.
Peki kiriş olmadığına göre bu sistem, KİRİŞSİZ DÖŞEMELİ SİSTEM olarak değerlendirilebilir mi?
Yönetmelikteki bu değerlendirmeye bakalım. “ Kirişsiz döşemlerde yatay deprem yüklerinin tamamı perdeler tarafından taşınmalıdır ( TBDY 2018 MADDE 4.3.4.4 ) ve öncelikle çözümlemelerde ilk aşamada tüm kolonlar alttan ve üstten mafsallı olmalı, ikinci aşamada ise monolitik / rijid bağlantılı olmalıdır, iki durumlardan en elverişsiz sonuçlar veren durumlar seçilmelidir, bu şekilde değerlendirme yapılmasının sebebi şudur, eğer kolonların tamamı depremde mesnetlerinde mafsallaşırlarsa perdelere gelebilecek etkilerin de değerlendirilmesi içindir.”,
Evet yönetmelikte kirişsiz döşemeli sistemle ilgili şart budur. Yalnız tünel kalıp sistemde kolonlar da yoktur. Yönetmeliğe detaylı bakıldığında asıl olarak şu bilgi ile karşılaşılmaktadır.
7.6.1.3 – TAŞIYICI SİSTEMİ PERDELERDEN OLUŞAN BİNALARDA, Denk.(7.14) ile verilen koşulların her ikisinin de sağlanması durumunda perde kalınlığı, binadaki en yüksek katın yüksekliğinin 1/20’sinden ve 200 mm’den az olmayacaktır. Ayrıca, 7.6.1.1’deki koşula uyulacaktır.
( DETAYLAR İÇİN BAKINIZ TBDY 2018 )
Görüldüğü üzere TAŞIYICI SİSTEMİ SADECE PERDELERDEN OLUŞAN BİNALAR konusu yönetmelikte yer almaktadır ve bu durumda TÜNEL KALIP SİSTEMİ ile tam uyuşmaktadır.
Ayrıca TÜNEL KALIP SİSTEMİ hakkında farklı bilgiler edinebilmek için aşağıdaki bağlantılara başvurmanız tavsiye edilir.
https://www.sanalsantiye.com/tunel-kalip-sistemi-nedir/
https://www.sanalsantiye.com/tunel-kalip-sistemleri/
DİĞER MAKALELERİMİZ İÇİN AŞAĞIDAKİ BAĞLANTIYA BAKABİLİRSİNİZ…
https://www.sanalsantiye.com/yazar/fatihtanervural/
FATİH TANER VURAL
PROJE VE UYGULAMA DENETÇİSİ İNŞAAT MÜHENDİSİ
ANKARA GAZİ ÜNİVERSİTESİ
0 532 390 97 73
