Tek Yönlü Tali ve İki Yönlü Tali Kirişlerin (Kaset) Kullanıldığı Döşeme ve Kiriş Sistemleri Hakkında Teknik Değerlendirmeler

Tek Yönlü Tali ve İki Yönlü Tali Kirişlerin (Kaset) Kullanıldığı Döşeme ve Kiriş Sistemleri Hakkında Teknik Değerlendirmeler

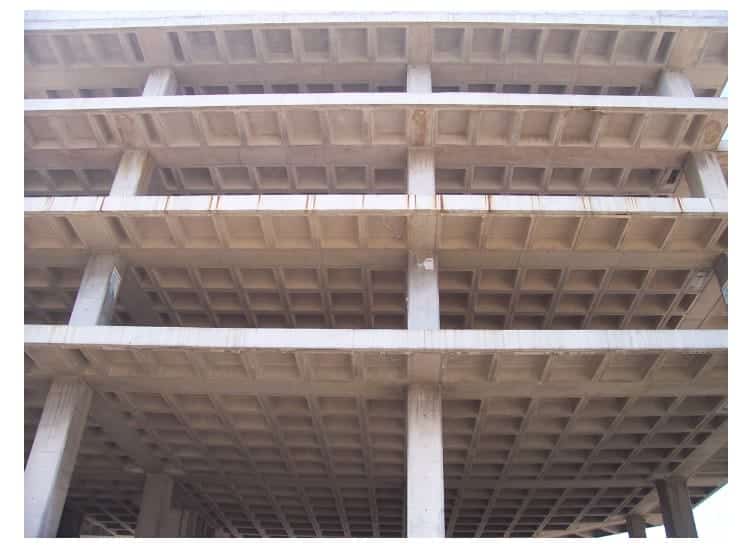

Bilindiği üzere geniş açıklıklarda, düşey yüklerin taşıtılmalarının sakıncalı olduğu durumlarda, tek yönlü tali kirişlerin veya iki yönlü tali kirişlerin ( kaset / ızgara ) kullanıldığı döşeme / kiriş sistemleri uygulanabilmektedir.

Bu uygulamalarda düşey taşıma kapasitesi bir hayli artabilmektedir, ancak deprem etkisinde, yani yatay yükleme durumlarında bazı sakıncalar olabileceği görüşündeyiz.

Öncelikle tek yönde tali veya özellikle iki yönde tali (kaset / ızgara) kiriş / döşeme sistemleri, kolonları / perdeleri ( özellikle perdelerin başlık bölgelerini ve zayıf yönlerini ) bağlayan ana kirişlerin saplandıkları mesnet bölgelerine ( etriye sıklaştırma bölgelerine ) saplanmaktadırlar ve bu bölgeleri daha da rijitleştirmektedirler (EI). Bu rijitleştirme (EI) sonucu, mesnet bölgelerinde , ana kirişlerle kolonlar / perdeler ( özellikle perdelerin başlık bölgeleri ve zayıf yönleri ) arasında redörlerin dağılımlarında, kolonlar / perdeler yönünde sakıncalar ortaya çıkabilir. Bu durumda kirişlere göre güçlü kolonlar / kolonlara göre zayıf kirişler durumu sıkıntıya girebililir.

Ayrıca, elbette, tasarımcıdan istenen, enerji sönümleyen plastik mafsallaşmaların, kolonların / perdelerin mesnet bölgelerinde ( etriye sıklaştırma bölgelerinde ) değil, kirişlerin mesnet bölgelerinde ( etriye sıklaştırma bölgelerinde ) olmaları şartı da, bu uygulamalarla rijitleşen (EI), tali kirişlerin saplandığı, ana kirişlerin mesnetlerinden ( etriye sıklaştırma bölgelerinden ) dolayı sıkıntıya uğrayabilirler. Kolonların / perdelerin mesnetleri, bu uygulamalarla rijitleşen (EI) ana kirişlerin mesnetlerinden dolayı beklenenden daha fazla zorlanabilirler ve hatta kolonlar/perdeler, rijitleşen (EI) ana kirişlerle mesnetler oluşturan bölgelerde mafsallaşmalara dahi gidebilirler ve/veya beklenenden daha ağır hasar alabilirler. Özellikle tek yönde tali ve kaset kiriş / döşeme sistemleri olarak imal edilmiş mevcut yapılarda, yeni tasarımlarla beraber, bu durumların değerlendirilmelerinin gerekebileceği kanaatini taşımaktayız.

Elbette, konunun, ilgili teknik insanlarınca, teorik / analitik ve deneysel boyutlarının değerlendirilmeleri elzemdir.

Aslında günümüzde ön-germe ve ard-germe sistemleriyle geniş açıklıkların / uzun konsolların tasarımları ve imalatları gayet sağlıklı yapılabilmektedirler. Saygılarımızla.

- Sanal Şantiye'ye Özel İndirimli Eğitimler (Eylül 2020) -

- Mühendis Akademi Eğitimleri -



TBDY 2018'e göre SAP2000 Eğitimi - 50 TL Satın Al


→ TBDY 2018'e göre ETABS Eğitimi - 60 TL Satın Al


→ TEKLA STRUCTURES Eğitimi - 60 TL Satın Al


→ MSPROJECT Eğitimi - 60 TL Satın Al


REVIT Architecture Eğitimi - 50 TL Satın Al


Sta4CAD Eğitimi - 40 TL Satın Al



-

⇒ Sıfırdan İleri Seviye Statik Proje Okuma ve Yorumlama Eğitimi - 35 TL * YENİ Satın Al


⇒ istCAD 2020 ile Kazı Projesi Hazırlama Eğitimi - 35 TL * YENİ Satın Al


⇒ Yapım İşi İhalesine Hazırlık Süreci - 35 TL * YENİ Satın Al


⇒ Sıfırdan 2018 TBDY Göre IdeCAD v10 Eğitimi - 36.99 TL * YENİ Satın Al


⇒ SAP200, ETABS, Sta4CAD ile Statik Proje Eğitimi - 50 TL *YENİ Satın Al


⇒ Temelden Çatıya İnşaat Eğitimi - 60 TL Satın Al


⇒ 2018 TBDY Göre STA4CAD Eğitimi - 35 TL Satın Al


*Listedeki fiyattan farklı bir fiyat görmeniz durumunda lütfen bizimle irtibata geçiniz.

ABONELİK



2 YORUM

  1. Bu uygulamaalar ile aşırı derecede rijidleşen döeşemeler artık döşeme olmaktan çıkmakta ve adeta bir kiriş gibi davranmaktadır ve bu durum da kolonları/perdeleri çok zorlamaktadır ….

  2. bazı meslektaşlar dikkat çektiğim bu konuda, yeteri kadar perde kullanılarak aşılabileceği görüşünü belirtiyorlar… öncelikle perde kullanacaz dediğimiz zaman mimarları karşımıza alıyoruz … peki deprem enerjisi tüketiminin kiriş mafsallaşmalarıyla olması gerektiği görüşü ne olacak … o zaman bu görüşü terk edelim ve yapıların her yerlerini perdelerle dolduralım, ama dikkat çekerim, bu görüşünüzü mimarlara söylerseniz sizinle çalışacak mimar zor bulabilirsiniz …..
