Elektronik Beton İzleme Sistemi (Çipli Beton) Nedir?

Ülkemiz genelinde yapı denetimine tabi binalardan beton döküm aşamasında, belirlenmiş olan standartlara uygun beton numunesinin alınması amacıyla AselsanNET ve Çevre ve Şehircilik Bakanlığının ortak çalışması ile hazırlanan Elektronik Beton İzleme Sistemi (EBİS), yani çipli beton ile;

  • 16 saat – 72 saat içerisinde numunenin şantiye çıkışı yapıldığının teyiti edilebilecek
  • Beton numunesinin kürleme sürelerini takip edilecek
  • Laboratuvar ortamında basınç dayanım testleri denetlenecek
  • Beton numunesinin kırım sonuçları doğru veriler ile raporlanacak
  • Dışarıdan gelebilecek müdahaleleri önleyerek numulerin takibini sağlanacaktır

Projede kullanılacak beton presleri AselsanNET tarafından özel üretim olup içerisinde RFID okuyucular, görüntü kameraları, güç kaynağı ve kalibrasyona müdahaleyi önleyen bir anahtar kilit sistemi yer almaktadır

Çipli Beton Denetimi Nasıl Gerçekleşecek?

AselsanNET tarafından yazılan Android market ve iOS marketten indirilebilecek olan bir mobil uygulama ile numune alma, numune şahitliği, şantiye çıkışı ve kürleme işlemleri denetim elemanları (denetçi mühendis, kontrol elemanı vb.) tarafından gerçekleştirilecektir.

Aynı zamanda web üzerinden numune alma süreci anlık olarak web üzerinden denetleyici kurumlar tarafından denetlenebilecektir.

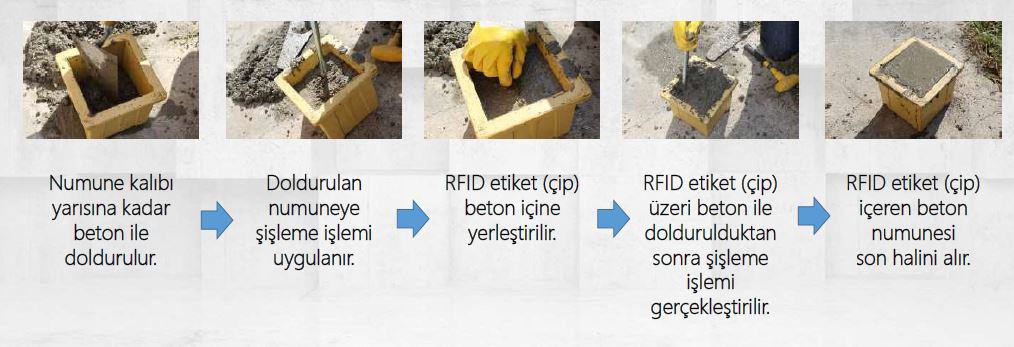

Beton numuneleri nasıl “çiplenecek”?

1- Numune kalıbı yarısına kadar beton ile doldurulur

2- Doldurulan numune şişlenir

3- RFID etiket (çip) beton içine yerleştirilir

4- Numunenin kalan bölümü beton ile doldurulup yeniden şişlenir

5- RFID etiket içeren numune son halini alır.

Yukarıdaki süreç sonrası telefon ve RFID okuyucu el terminali bluetooth ile eşleştirilerek mobil uygulamaya alınan çipli beton numunesi bilgileri işlenir.

beton pres makinesi
beton pres makinesi

7 ve 28 günlük deneyler sonuçları otomatik olarak Aselsannet’in ürettiği beton presleri tarafından oluşturulur.

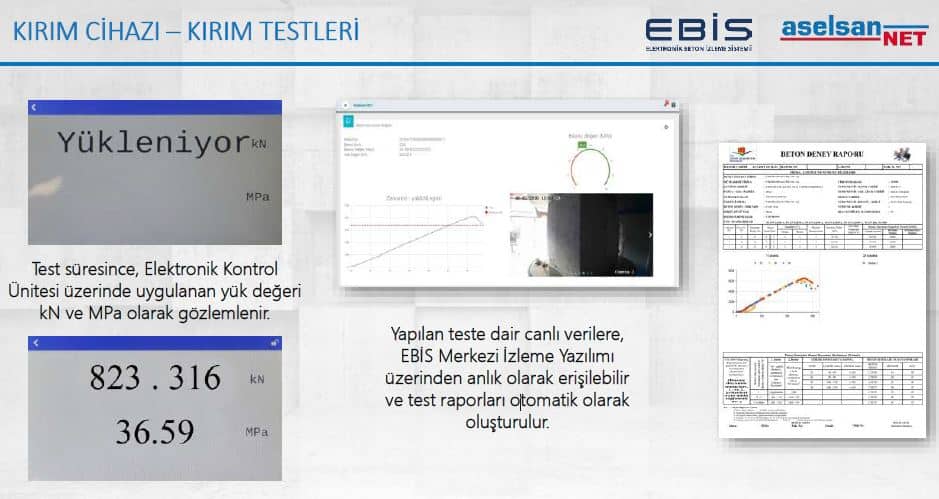

Numune test sonuçları otomatik olarak oluşturulur
Numune test sonuçları otomatik olarak oluşturulur

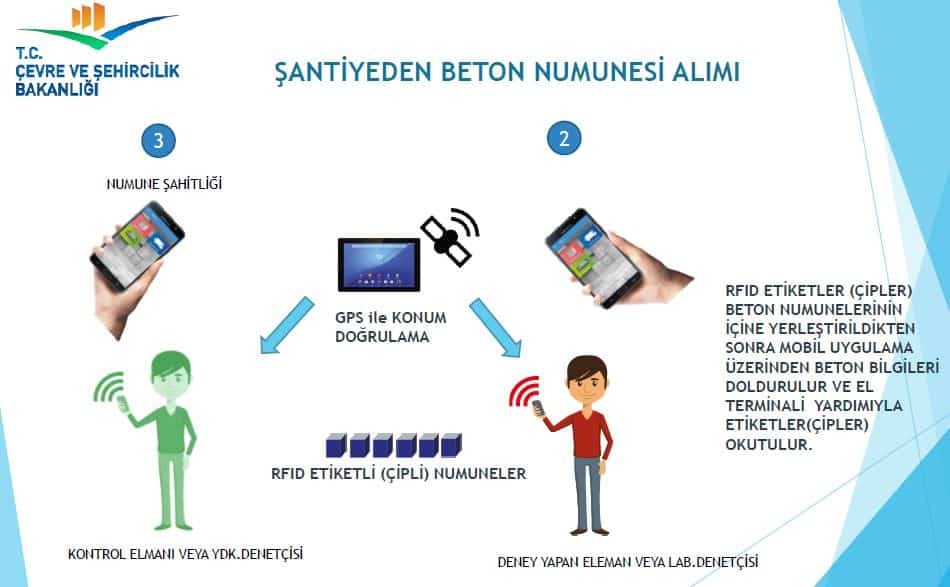

Şantiyeden numune alınması
Şantiyeden numune alınması

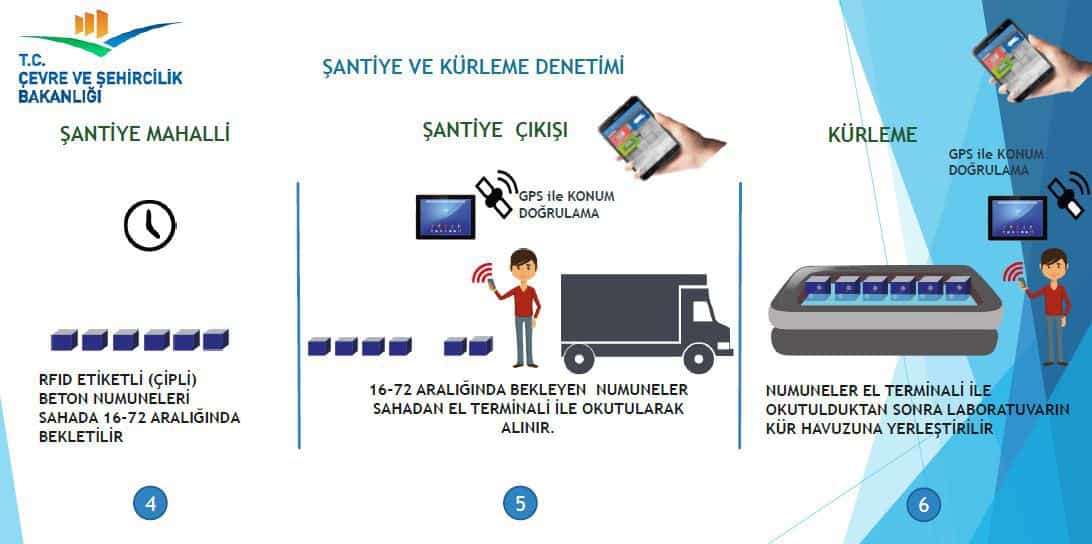

Şantiye ve Kürleme Denetimi
Şantiye ve Kürleme Denetimi

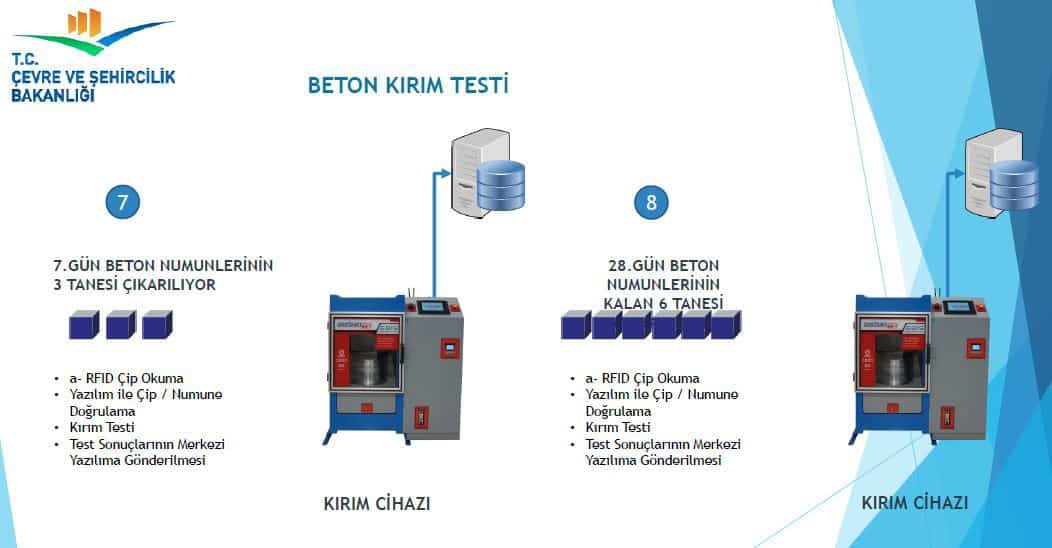

Beton Kırım Testi
Beton Kırım Testi

Yukarıda kullanılan görseller ve bilgiler Lab. Bel. ve Den. Şb. Müd. V. İrşade Aydoğdu GÜRBÜZ ve AselsanNET’e ait sunumlardır. Söz konusu sunumları bizimle paylaşan Kayahan GÜNDÜZ‘e teşekkürler.

- Advertisement -

Söz konusu sunumlar aşağıdadır:

https://www.sanalsantiye.com/wp-content/uploads/2018/10/Ebis-Elektonik-Beton-Izleme-Sistemi-Egitimi-Sunumu-v.2-aselsan.pdf

https://www.sanalsantiye.com/wp-content/uploads/2018/10/ebisEgitimiAntalya-irşade-aydoğdu-gündüz.pdf
