Kablo Tavası Nedir?

Sanal Şantiye - Sanal Şantiye
23 Şubat 2023 - Güncelleme 24 Şubat 2023
Kategori: Sponsorlu İçerik, Yapı Malzemeleri
0
Kablo Tavası Nedir?

Kablo tavası, kabloların düzenli bir şekilde saklanması, taşınması ve organize edilmesi için kullanılır.  Kablo tavası, “kablo kanalı” olarakta isimlendirilmektedir.  Kablo tavası, genellikle metal veya plastikten malzemeden üretilir. Farklı tipteki veya aynı tipteki kabloların bir araya toplanmasını, sıralanmasını veya düzenlenmesini sağlar.

Bu, kabloların daha iyi görünmesini, herhangi bir arıza durumunda daha hızlı erişilmesine ve düzenlenmesine olanak sağlar. Kablo tavaları duvara ve tavana askı sistemleri ile veya şap altında ve yükseltilmiş döşeme altlarına askı sistemine ihtiyaç duyulmaksızın monte edilebilir.  Hem iç hem de dış mekan uygulamalarında kullanılabilir.

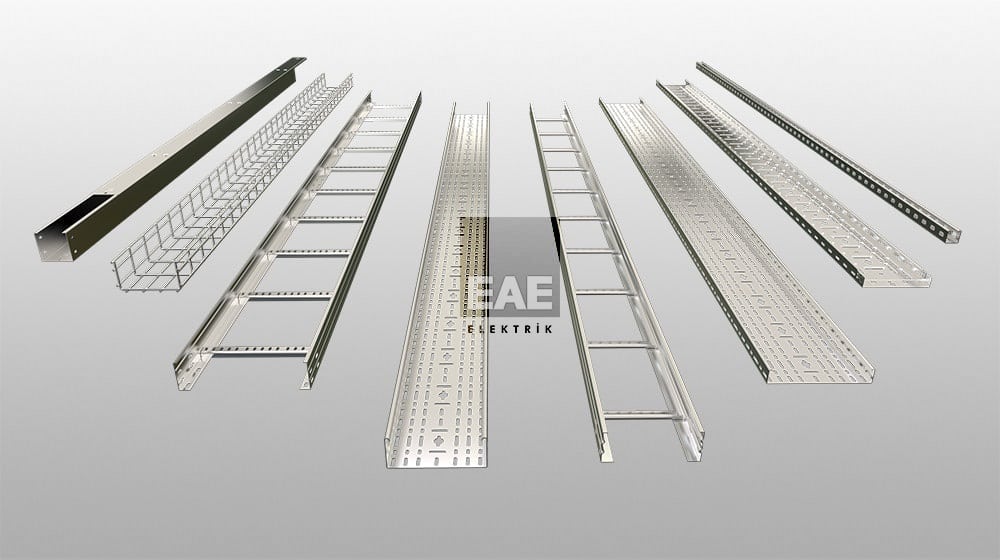

EAE Kablo Kanalı Çeşitleri

Kablo Tavası Nedir?

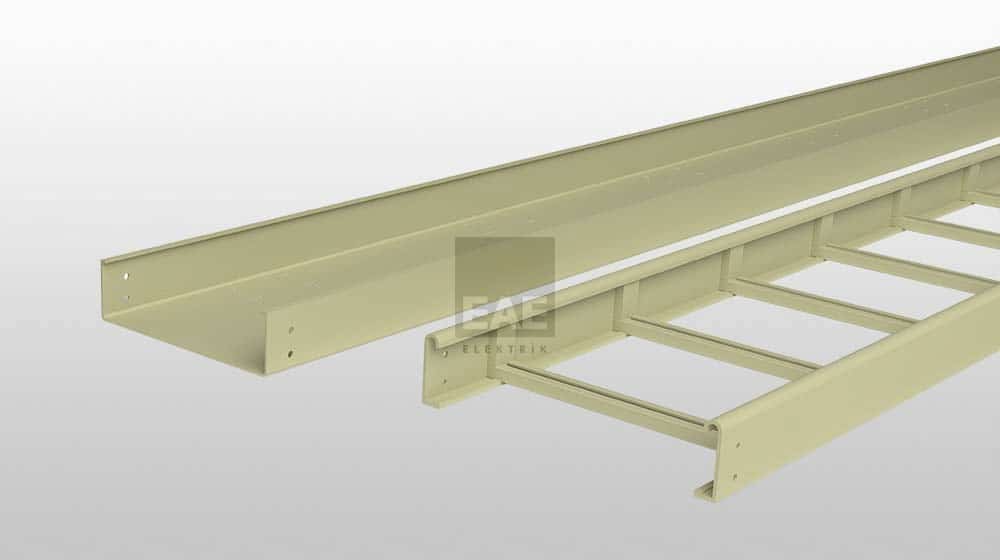

  • Merdiven Tipi Kablo Kanalı: Merdiven tepsisi (merdivene benzer) tipik olarak, daha yüksek akım taşıma kapasitesi ve ağırlığı için daha uzun çoklu kablo geçişleri için besleyici uygulamalarında kullanılır. Merdiven tepsisi yatay veya dikey düzlemlerde kolayca kesilebilir, şekillendirilebilir ve takılabilir.

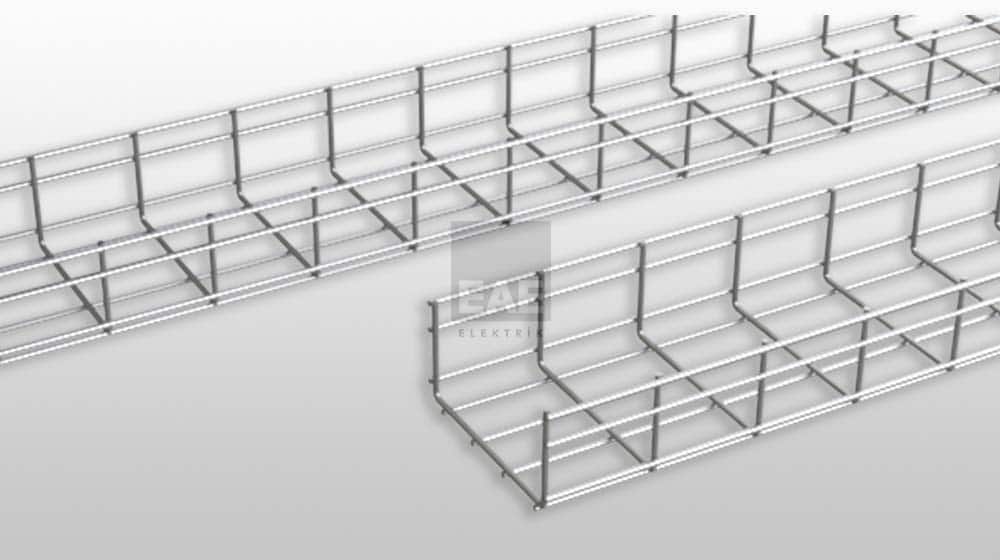

  • Tel Örgü Tipi Kablo Kanalı: Kablo tavaları, veri merkezlerindeki fiber optik tesisatlar ve elektronik bilgi işlem merkezlerinin ofisleri dahil olmak üzere her türlü endüstride kullanılmaktadır. “Tel Tava” olarak da adlandırılan tel örgü kablo tepsisi, diğer kablo döşeme yöntemlerine göre daha ucuz olabilir.

Kablo Tavası Nedir?

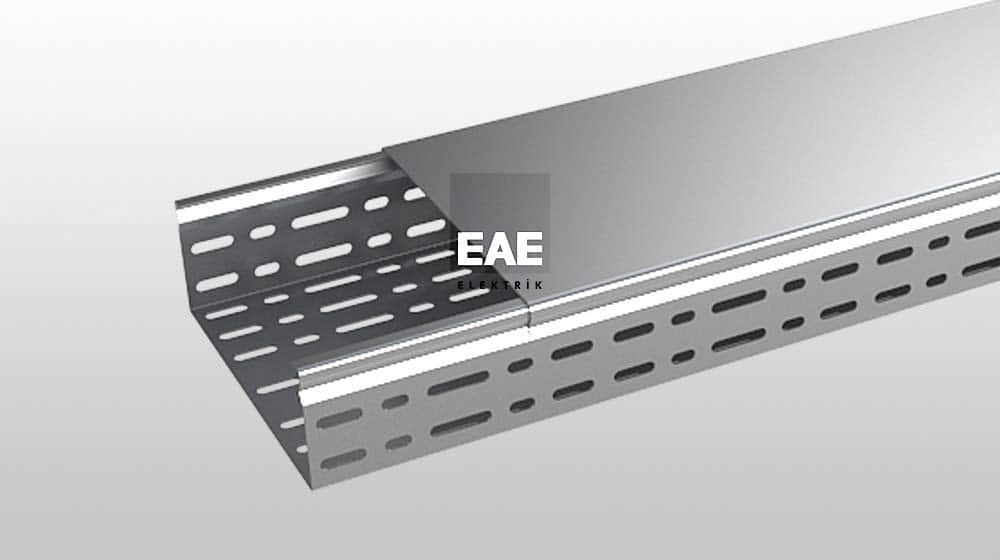

  • Delikli Tip Kablo Kanalı: Tepsinin alt kısmında delikli bir kablo tepsisi açılmıştır. Delikli kablo tepsisi, kabloların etrafında daha iyi hava akışı desteği sağladığı için daha yüksek kablo dolgusunu destekler. Delikler kablo bağlamayı destekler ve bu büyük bir avantajdır.
  • Bükümlü Kablo Kanalı: Kablo kanallarının üretimi aşamasında kenar kısımlarına büküm verilmesi ile bu isimlendirmeyi almıştır.
  • Bükümsüz Kablo Kanalı: Kablo kanalı üretiminde kenar uç kısmına kavis verilmez ise bükümsüz kablo kanal olarak isimlendirilir.

Kaplama Türüne Göre Kablo Kanalı Çeşitleri

Galvanizli Kablo Kanalı

Pregalvaniz Kaplamalı Kablo Kanalı: Sac malzemenin üretim aşamasında sıcak daldırma havuzu içerisindeki makaralardan geçirilmek sureti ile yüzeyi pürüzsüz ancak kaplama kalınlığı min. 10 mikron max. 14 mikron olacak şekilde üretilmesini takiben hazır hale gelir.

Sıcak Daldırma Kaplamalı Kablo Kanalı: Sac malzeme sac üreticisinden temin edilir. Kablo kanal üreticisi ürünü şekillendirip kablo kanal ve aksesuarları haline getirir.

Kablo Tavası Nedir?

Ürün haline gelen sac malzeme kaplama yapılmak üzere 6-7 temizleme havuzundan geçirildikten sonra 450 santigrat derecedeki erimiş çinko havuzuna daldırılır ürün üzerine 45-55 mikron kaplama yapılarak hazır hale gelir.

Elektro Galvaniz Kaplamalı Kablo Kanalı: Elektro galvaniz kaplama; kimyasal alaşımlarla çinko anottan koparmış olduğu eriyiği katot üzerindeki malzemeye yapıştırarak galvanizlenen malzemeye kısmen de olsa sertlik kazandıran parlak görünümlü kimyasal bir malzemedir. Kaplama kalınlığı 8-12 µ’dur.

Malzeme Cinsine Göre Kablo Kanalı Çeşitleri

Paslanmaz Kablo Kanalı: Paslanmaz kablo kanalı, 316L veya 304 sınıfı yüksek kalite paslanmaz çelik malzemelerden üretilmektedir. 316L kalite paslanmaz çelik özellikle deniz ortamı ve endüstriyel ortamlarda genellikle tercih edilir.

Alüminyum Kablo Kanalı: Hafif ve korozyona dayanıklı kablo taşıma sistemidir. Alüminyum kablo kanalı, marine grade sınıfı olarak da adlandırılan 6063-T6 alaşımlı alüminyumdan üretilir.

Fiber Glass Kablo Kanalı: Cam elyafının polyester ile uygulanarak sertleşmesinden elde edilen kablo tavası çeşididir.

Kablo Tavası Nedir?

Tasarım Şekline Göre Kablo Kanalları

Kenar Bükümlü Kablo Kanalı: Kablo kanallarının üretimi aşamasında kenar kısımlarına büküm verilmesi sonucu oluşan biçimden dolayı verilen isimdir.

Kenar Bükümü Olmayan Kablo Kanalı: Kablo kanalı üretiminde kenar uç kısmına kavis verilmez ise bükümsüz kablo kanalı olarak isimlendirilir.

     Kablo Kanalı (Kablo Tavası) Kullanmanın Avantajları Nelerdir?

  1. Kablo tavası, elektrik sistemlerinin bakımını ve onarımını kolaylaştırır. Kabloların düzenli bir şekilde yerleştirilmesi, bakım ve onarım işlemlerinde zaman ve emek tasarrufu sağlar.
  2. Kablo tavası, kabloların görünümünü düzenler. Kabloların düzensiz bir şekilde yerleştirilmesi, görünümü bozar. Kablo tavası (Kablo Kanalı) ile kablolar düzenli bir şekilde yerleştirildiğinde, estetik bir görünüme sahip olur.
  3. Yükseltişmiş döşeme altında veya şap altı kullanımlarında, kabloların açıkta olmasının önüne geçer.
  4. Kablo tavası, kabloların düzenli bir şekilde yerleştirilmesini sağlar. Böylece, kablolar arasında karışma veya kıvrılma gibi sorunlar önlenebilir.
  5. Kabloların zarar görmesini önemli ölçüde engelleyerek, kısa devre veya yangın nedenlerden oluşabilecek olumsuzların çıkmaması için yardımcı bileşenlerdendir.
  6. Maliyet tasarrufu sağlar. Kablo kanalı, kabloların uzun süreli kullanımını sağlar. Kabloların düzensiz bir şekilde yerleştirilmesi, hızlı bir şekilde zarar görmelerine sebep olur. Kablo kanalı ile kablolar düzenli bir şekilde yerleştirildiğinde, kabloların uzun süreli kullanımı sağlanır.

Kablo Kanalı Fiyatları

Kablo kanalı fiyatları, kanalın üretildiği malzemenin cinsine, boyalı veya boyasız olmasına, boyutuna, kaplama çeşidine, kalınlığına ve miktarına göre değişebilir.

Örneğin, plastik kablo kanalları genellikle daha ucuzken, alüminyum veya paslanmaz çelik malzemeden üretilen kablo kanalları daha pahalı olabilir.

Ayrıca, daha büyük boyutlu kablo kanalları daha pahalı olabilir veya daha kaliteli malzeme kullanılmış olan kablo kanalları daha yüksek fiyatları olabilir.

Perakende satış yerlerinden alınan kablo kanalları, toptan satış yerlerinden alınanlara göre daha yüksek fiyatlar sunabilir.

Kablo Kanalı Kullanım Alanları Nelerdir?

Endüstriyel alanlar: Endüstriyel tesislerde, üretim hattı veya makine sistemleri gibi büyük elektrik sistemleri mevcut olduğu için, kablo tavası sıklıkla kullanılır.

Bina ve inşaat: Bina ve inşaat alanlarında, kablo tavası elektrik sistemlerinin düzenli ve güvenli bir şekilde organize edilmesini sağlar.

Ticari alanlar: Mağaza, ofis veya alışveriş merkezi gibi ticari alanlarda, kablo tavası elektrik sistemlerinin düzenli ve güvenli bir şekilde organize edilmesini sağlar.

Ulaşım sistemleri: Tren garlarında, metro istasyonlarında, otobüs terminallerinde, hava alanlarında, terminal ve hangarlar gibi alanlarda elektrik sistemleri için kullanılır.

Enerji ve elektrik santrallerinde: Rüzgar türbinleri, güneş paneli santralleri, hidroelektrik santraller gibi enerji üretim tesislerinde elektrik sistemleri için kullanılır.

Kablo Tavası ile ilgili Sıkça Sorulan Sorular

  1. Kablo tavası genişlik seçimi sadece kablo yüküne göre mi hesaplanır?

Kablo tavalarının genişliği, kablo yükleri yanı sıra diğer faktörler de dikkate alınarak hesaplanmalıdır. Örneğin, kablo tavalarının genişliği, kabloların sayısı, tipi, çapı ve boyutları gibi faktörleri de dikkate almalıdır. Ayrıca, kablo tavalarının kurulum yerinin yerleşimi, yerleştirilecek kabloların türü, kabloların yerleştirilmesi için gerekli olan alan ve mekanik yükler gibi faktörler de genişliği etkileyebilir.

Kablo yükleri için genişlik hesaplaması yaparken, kablo tavalarının yerleştirileceği alanın nem oranı, sıcaklık, mekanik yükler gibi faktörler de dikkate alınmalıdır. Ayrıca, kablo tavalarının genişliği, kablo tavalarının üzerinde hareket edebilecek kabloların sayısına, tipine ve çapına göre de belirlenmelidir.

Sonuç olarak, kablo tavalarının genişliği, kablo yükleri yanı sıra diğer faktörler dikkate alınarak hesaplanmalıdır. Bu sayede, kabloların güvenli ve düzenli bir şekilde organize edilmesi sağlanır, ayrıca kablo tavalarının ömrü ve kullanım süresi de uzatılır.

  1. EAE Kablo Kanalları boyalı üretiliyor mu? Hangi tür boya seçilmeli ?

EAE Kablo kanalları isteğe bağlı olarak RAL kodundaki renk seçeneklerinde boyalı olarak üretilmektedir. Uygulanacak kablo kanalı projesi ortama göre aşağıdaki türde boyalı kablo tavası seçilmelidir.

Epoksi boyalı kablo kanalı;

  • Kimyasallara direnci çok iyidir.
  • Korozyona karşı direnci yüksek seviyededir.
  • Yüzey sertliği yüksektir.
  • UV dayanımı olmadığı için dış ortam kullanıma uygun değildir, tebeşirleşme oluşur.
  • Zaman içerisinde renkte sararma olabilir.
  • Değişik parlaklıkta ve özellikle mat boyalar kolaylıkla formüle edilebilir.

Epoksi/ Polyester boyalı kablo kanalı;

  • Dış etkenlere dayanımı sınırlıdır.
  • Zaman içerisinde renkte sararma olabilir.
  • Aşırı korosif ortam veya kimyasal etki yoksa iç mekanlarda kullanıma uygundur.
  • Tam mat boya elde etmesi zordur.
  • Fiziksel özellikleri darbe, esneklik, çizilme gibi günlük kullanıma uygundur.

Polyester boyalı kablo kanalı;

  • UV direnci çok iyidir, dış şartlarda mükemmel dayanım sağlar.
  • Sararmaz, renk değiştirmez.
  • Mekanik özellikleri (darbe, esneklik gibi) çok iyidir.
