Taşıyıcı Sistemlerde “KÖTÜ”ler

0



…Sınırlı sünek sistemler kötüdür.

…Karma sistemler kötüdür.

…Kirişsiz döşemeli sistemler kötüdür.

kirişsiz döşeme

…Üst katlara çıktıkça küçülen kolon/perde ebatları kötüdür.

… Aynı aks boyunca değişen kiriş ebatları kötüdür.

…Döşemede farklı, kiriş ve kolonda ayrı beton sınıfları kötüdür.

…Üst katlarda bazı kolonların iptal edilmesi kötüdür.

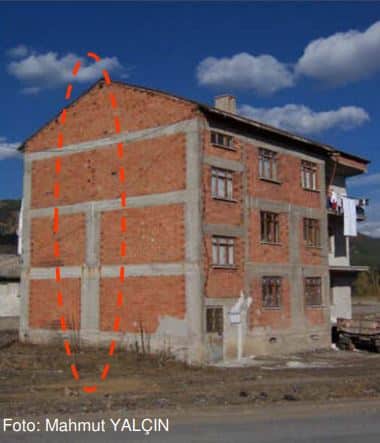

süreksiz kolon

…Kiriş üzerine kolon koymak kötüdür.

Kirişe oturan kolon (ahmet topçu notlarından)

… Betonarme kolon donatılarını alt uçta eklemek kötüdür.

…Kısa kirişler kötüdür.

…Binada kat yüksekliklerini farklı yapmak kötüdür(%20 den farklı)

…Duvarları kolonlara yapıştırmak kötüdür.

…Derz bırakmak kötüdür.

…Binaya sadece 1 adet perde koymak kötüdür.

…Perdeleri çubuk eleman olarak kabul etmek ve modellemek kötüdür.

…Kolonlara bağlı subasman perdeleri kötüdür.

…Genişliği 40 cm’den buyuk kirişlerde tek etriye kullanmak kötüdür.

Pilye kullanmak kötüdür.

…Betonarme imalatta, oraya buraya fazladan donatı koymak kötüdür.

…Konsollarda içeride kiriş görünmesin diye çerçeve bozmak kötüdür.

süreksiz kirişler (ahmet topçu notları)

…Tek yönlü asmolen döşeme sistemleri kötüdür.

…Eğik kolonlar kötüdür.

eğik kolon örneği

…En üst kata/katlara düğün salonu, toplantı salonu yapmak kötüdür.

…Tek bir cepheden konsol çıkmak kötüdür.

…Fazla saplama kiriş yapmak kötüdür.

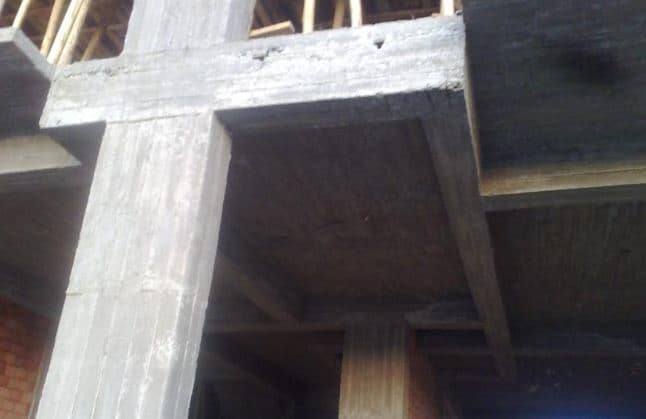

saplama kiriş örneği

Ahmet ÇELİKKOLLU
İnşaat Mühendisi
ESKİŞEHİR

Not: Görseller Sanal Şantiye editörleri tarafından eklenmiştir. Yorumlara sizlerde bu tarz hatalı imalat fotoğraflarını ekleyebilirsiniz.
