Tekla Structure Numbering – Pozlandırma – Numaralandırma Örneği, Tekla Structures programında pozlandırma (numbering:numaralandırma) için seçilen farklı seçeneklere göre programın vereceği sonuçlar aşağıdaki örnekte anlatılmıştır.
Bu örnek Tekla 2021’e kadar yayınlanan tüm versiyonlar için geçerlidir. Bu kısım ile ilgili programda güncellenme beklenmemektedir.
Üç adet özdeş (birebir aynı) kirişin pozlandırması için aşağıdaki adımları izleyiniz:
- 3 adet özdeş (birebir aynı) kiriş oluşturun. Bu elemanların özelliklerinden Prefix (önek) kısmına “P” ve Start Number (başlangış sayısı) kısmına ise “1” yazın.

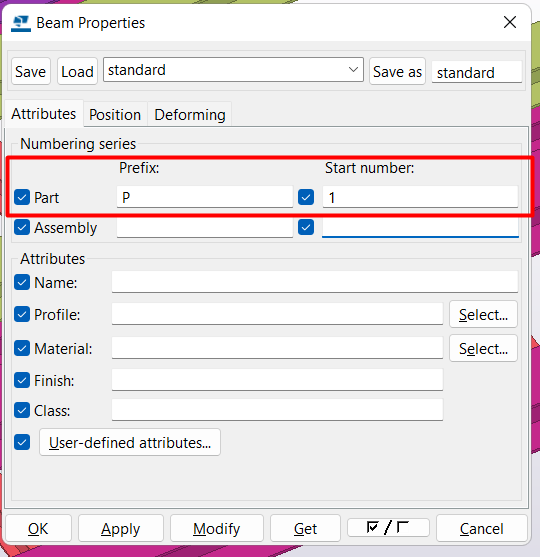

Resim 1: Kiriş özellikleri-parça poz giriş ekranı - Modeli pozlandırın (numbering) ve tüm elemanların parça pozlarının (single part) P1 olduğunu gözlemleyin.
- Bu kirişlerden birinde değişiklik yapın. Örneğin boyunu uzatın, malzeme kalitesini değiştirin vs.
- Modeli pozlandırın. Yeni durumda 2 kirişin pozu P1, değişiklik yaptınız kirişin pozu ise P2 olduğunu gözlemleyin.
- Madde 3 te değişiklik yaptığınız, pozu P2 olan elemanın, değişiklerini ilk haline getirerek tekrar 3 adet özdeş kiriş haline getirin.
- Modeli tekrar pozlandırın. Bu noktada seçtiğiniz Numaralandırma Ayarı’na (Numbering Setup) göre farklı sonuçlar alacaksınız.

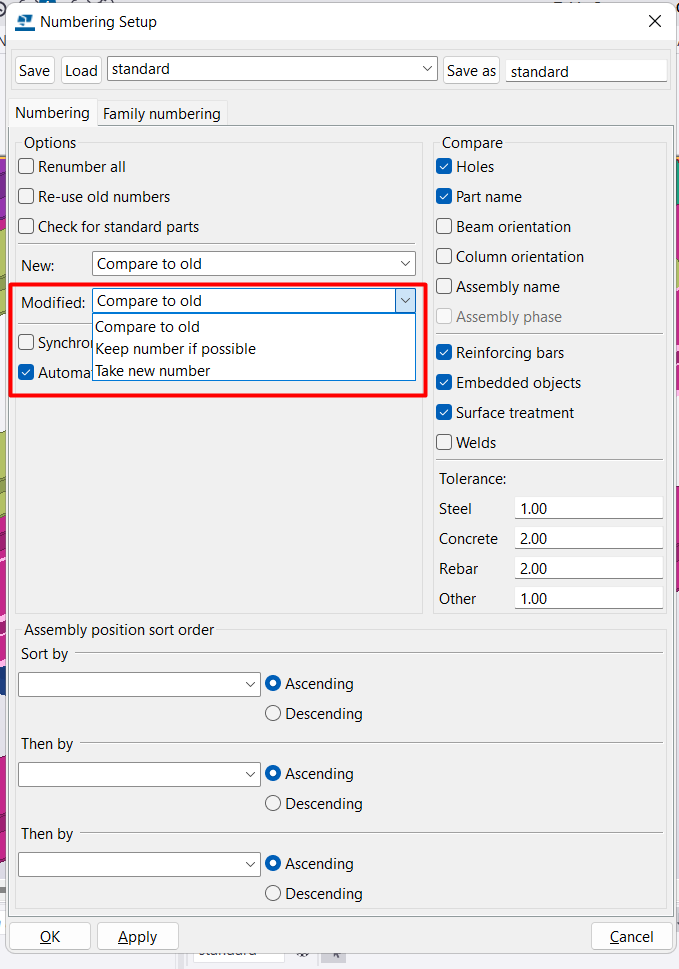

Resim 2: Pozlandırma Ayarları: değişen parçaların pozlandırma ayarları
- Compare to old (Eskisi ile kıyasla) : P1
- Keep number if possible (Mümkün ise pozu tut): P2
- Take new number (Yeni numara ver): P3
Miraç Pehlivanoğlu
İnşaat Mühendisi
