TBDY 2018 4.9.3’e Göre Örnek Bir Deprem Derzi Hesaplaması

TBDY 2018 Deprem Derzi Hesaplaması

Bu yazı ile size TBDY 2018 4.9.3.1-4.9.3.2 maddelerine göre toplam deprem derzi (dilatasyon) hesabını basitçe anlatacağım.

TBDY 2018 Deprem Derzi Hesaplaması aşağıda gösterildiği gibi açıklanmaktadır;Yapılan örnekte çözüm yarı rijit diyafram şeklinde yapılmıştır. Aslında yönetmelik açıkça ui(x) değerini “Gözönüne alınacak kat yerdeğiştirmeleri, kolon veya perdelerin bağlandığı düğüm noktalarında hesaplanan ui(x)  azaltılmış yerdeğiştirmelerinin kat içindeki ortalamaları olacaktır.” olarak açıklar, Ancak bu çözümde ui(x) değerlerinin birbirine yakın olmasından dolayı  ui(x) ortalaması yerine, ui(x) maksimum değeriyle hesap yapılarak güvenli tarafta kalınmıştır.

Farklı bir projede ui(x) değerinin kat içinde değerlerin aralıklarının çok fazla olması durumunda ui(x) değerlerinin ortalamasını almak daha akıllıca olur.

Yine yapılan tek tarafından bitişik nizam projede komşu parselde henüz yapı yapılmamış olmasından dolayı, kat döşemelerinin aynı katta olmaması durumu oluşabileceğinden güvenli tarafta kalıp (b) bendine uyularak ;

α= 0.5 (R/I) formülü kullanılmıştır.

Yapı Süneklik Düzeyi Yüksek Betonarme Çerçevelerden oluştuğu için R=8 olarak alınmıştır.

Yapı Konut türü bir yapı olduğundan I = 1 olarak alınmıştır.

Yapı Yüksekliği = 14.75 metredir.

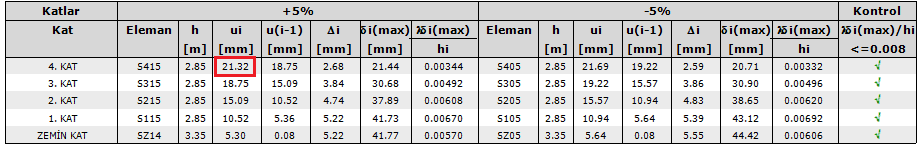

ui(x) = 21,32 mm

(21,322+21,322)0.5 * 0.5*(8/1) = 120,6 / 2 = 60,3 mm

4.9.3.2 Maddesine Göre;

14.75 metre yükseklik için  3+1+1+1=6 cm olarak bulunur.

6.03 cm > 6 cm olduğundan Yapının bitişik taraflarında 7 cm derz bırakılması uygundur.

Hesaplar hazırlamış olduğum ekteki excel dosyasında mevcuttur. Siz de kendi örneklerinizi tablo üzerinden deneyebilirsiniz.

TBDY 2018 Deprem Derzi Hesaplama

Görsel TBDY 2018’den alınmıştır. TBDY 2018’e buradan indirebilirsiniz.

Veysel Nejat Sarıcı

- Advertisement -

İnşaat Mühendisi

0505 048 94 05

TBDY 2018 ile ilgili diğer içeriklerimizi incelediniz mi?

- Sanal Şantiye'ye Özel İndirimli Eğitimler (Eylül 2020) -

- Mühendis Akademi Eğitimleri -



TBDY 2018'e göre SAP2000 Eğitimi - 50 TL Satın Al


→ TBDY 2018'e göre ETABS Eğitimi - 60 TL Satın Al


→ TEKLA STRUCTURES Eğitimi - 60 TL Satın Al


→ MSPROJECT Eğitimi - 60 TL Satın Al


REVIT Architecture Eğitimi - 50 TL Satın Al


Sta4CAD Eğitimi - 40 TL Satın Al



-

⇒ Sıfırdan İleri Seviye Statik Proje Okuma ve Yorumlama Eğitimi - 35 TL * YENİ Satın Al


⇒ istCAD 2020 ile Kazı Projesi Hazırlama Eğitimi - 35 TL * YENİ Satın Al


⇒ Yapım İşi İhalesine Hazırlık Süreci - 35 TL * YENİ Satın Al


⇒ Sıfırdan 2018 TBDY Göre IdeCAD v10 Eğitimi - 36.99 TL * YENİ Satın Al


⇒ SAP200, ETABS, Sta4CAD ile Statik Proje Eğitimi - 50 TL *YENİ Satın Al


⇒ Temelden Çatıya İnşaat Eğitimi - 60 TL Satın Al


⇒ 2018 TBDY Göre STA4CAD Eğitimi - 35 TL Satın Al


*Listedeki fiyattan farklı bir fiyat görmeniz durumunda lütfen bizimle irtibata geçiniz.

ABONELİK


Avatar
İnş.Müh.Veysel Nejat Sarıcı
İnşaat Mühendisi - İzmir

3 YORUM

  1. Peki maksimumu kullanmaz isek idecad hesap raporunda her kat için iki Ui değeri veriyor. Bunların ortalamalarını mı alacağız?
    Tam olarak formülü anlayamadım. Ui değeri yer değiştirme ise, formül DD=Ui*alfa mıdır? (Excel de Bina yüksekliği de var.) Bilgi için teşekkürler.

  2. Öncelikle sorularınız için teşekkür ederim. İlk sorunuzu cevaplayacak olursam dilatasyon derzi dilatasyonla ayrılmış yapılarda ve bitişik nizam projelerde ortaya çıkar. Bu yüzden dilatasyonu hangi yönde yapacaksanız o yönün ortalamalarını almak daha mantıklı olur. Formül ise Yönetmelikte açıkça belirtiliyor. Yerdeğiştirmelerin karelerinin toplamının karekökü olacaktır. Örnek verecek olursam yer değiştirme 15 mm olsun.
    (15^2+15^2)^0.5 = 21.23 mm daha sonra bu değeri a katsayısı ile çarpacağız. a katsayısı ise genellikle yanda inşaa edilen yapı (bitişik nizamlarda) kat seviyeleri aynı olmaz. a= 0.5 (R /I) Tamamı yüksek sünek kolonlardan oluşan konut türü yapımız olduğunu varsayalım. R=8 I=1 buradan a = 0.5 (8/1) = 4 olarak bulunur. Son olarak bu sayıyı göreli ötelememin karelerinin toplamının kareköküyle çarparsam 4*21.23 = 84.92 mm olarak sonucu bulurum. Ancak bu bulduğum yapının iki tarafında bulduğum toplam bırakılacak derz miktarıdır. Yani tek tarafta bırakmam gereken toplam derz miktarı 84.92/2=42.46 mm olarak bulunur.
    Ancak yönetmelik diyor ki; 4.9.3.1’e göre ve 4.9.3.2’ye göre elverişsiz olanı seçin (Excelde bu yüzden Yapı Yüksekliği var.) Daha önce deplasmana göre 4.2 cm dilatasyon derzi buldum. Ancak Yapımın Toplam Yüksekliğinin 15 metre olduğunu varsayarsam ilk 6 metre için 3 cm kalan 9 metre için 3 cm derz bırakmam yani toplam 6 cm derz bırakmam gerekiyor. 6cm>4.2cm Dilatasyon derzi 6 cm olarak her iki tarafta da bırakılmalıdır.
