TBDY-2018’e Göre Kirişsiz Döşemeler

Engin KIRMIZIGÜL - Engin KIRMIZIGÜL
27 Ağustos 2022
Kategori: TBDY 2018, Blog
Süre:2 dakika
A A
3
TBDY-2018'e Göre Kirişsiz Döşemeler

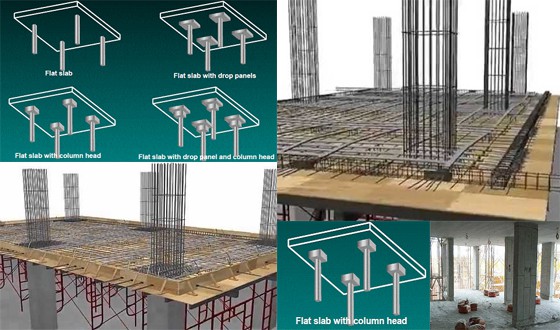

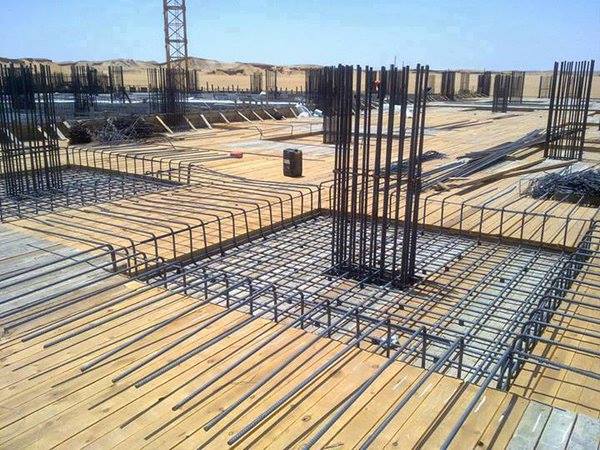

Özellikle Türkiye Bina Deprem Yönetmeliği 2018’de yer alan yükseklik sınırı nedeniyle projelerde tercih edilme oranlarının düştüğü asmolen döşemeli taşıyıcı sistemler yerine fiktif kirişli, mantar, tünel kalıp vb. kirişsiz döşeme sistemleri kullanılmaya başlanmıştır.

Ancak bu tip sistemlerin şantiye ortamındaki imalatı gibi tasarım ve projelendirme aşamaları da dikkatle yapılmalıdır. Bu yazımda bazı kontrol memuru meslektaşlarımın yanlışlarını engellemeyi ve diğer meslektaşlarıma da daha basit örneklerle nasıl ön çalışma yapılması gerektiğini aktarmayı amaçlamaktayım.

İlk olarak dikkat edilmesi gereken husus davranış katsayısı ve yükseklik sınırı için bina taşıyıcı sistemini belirlemektir. Bu sebeple yapılacak betonarme yapılar; A12, A13 ve A32 olmak üzere 3 sınıfta yer almaktadır. Buradan da anlaşılacağı üzere bu tip sistemler süneklik düzeyi karma taşıyıcı sistemler olarak tasarlanamaz. Bazı meslektaşlarımın iddia ettiği gibi, Madde 4.3.4.6 (∑M_dev ≥ 0,75 M_o) kontrolü yapılmaz, gerek de olmayacaktır. Sebebi ise aşağıdaki maddelerin 1.’sinde yer almaktadır.

TBDY-2018'e Göre Kirişsiz Döşemeler

Bu tip yapılarda Madde 4.3.4.4’e göre deprem etkilerinin tamamı perdeler tarafından karşılanacaktır. Bu sistemlerin hesabı 2 aşamada olmalıdır:

1. Hesap sırasında kolonlar alttan ve üstten mafasallı kabul edilecektir. Buradaki amaç kolonların deprem etkisi altında moment almamasını sağlamaktır. Gerçek durumda bu oluşmayacaktır ancak olası bir kolon plastikleşmede yapının ayakta durması garanti altına alınmaktadır. Yani yapı hasar görebilir ancak toptan göçme gerçekleşmeyecektir. Bu hesabı yaptığımız için ∑M_dev ≥ 0,75 M_o hesabı gereksiz duruma gelmektedir. Çünkü zaten bu hesaba göre perdeler depremde oluşan momentlerin tamamını alacaktır.

2. Çerçeve kolonların bağlantıları monolitik modellenecektir.

En son olarak da bu iki hesabın en elverişsizine göre tasarım yapılacaktır.

TBDY-2018'e Göre Kirişsiz Döşemeler

Perdesiz kirişsiz döşemeli taşıyıcı sistem tasarımı yapılabilir mi?

Hiçbir zaman perdesiz kirişsiz döşeme tasarımı yapılamaz. Çünkü hesap yaklaşımımızdan biri olan, alttan ve üstten mafsallı kolon sisteminin ayakta kalması beklenemez.

İnş. Müh. Engin KIRMIZIGÜL
Tel: 0 (505) 284 96 21

Etiketler: döşemedöşemelerkirişsizkirişsiz döşemeler
Paylaş237Tweet148Gönder
Engin KIRMIZIGÜL

Engin KIRMIZIGÜL

Yıldız Teknik Üniversitesi, İnşaat Mühendisliği 2013 mezunudur. Yurtiçi ve yurtdışında bulunan bir çok prestijli işte tasarım mühendisi olarak yer almıştır. Ayrıca bir çok basit yapısal analiz yazılımları geliştirmiştir. Hali hazırda yeni bir yazılım projesi üzerinde çalışmaktadır.

İlgili İçerik

Yapay Zeka Ve İnşaat Mühendisliği

- İnş.Müh.Fatma Aydemir
Yapay Zeka Ve İnşaat Mühendisliği

Yapay Zeka Nedir? İnşaat mühendisliğinde yapay zeka konu başlığını inşaat mühendisliği açısından detaylandırmadan önce yapay zeka kavramını  açıklamanın daha faydalı...

Devamını oku

Safranbolu Evleri: Geleneksel Türk Mimarisinin Yaşayan Örnekleri

- Zülfü Yetkin
Safranbolu Evleri Geleneksel Türk Mimarisinin Yaşayan Örnekleri

Safranbolu Evleri, genellikle 2-3 kattan oluşan, ev içi yaşayışın dışarıdan soyutlandığı, Osmanlı mimarisinin sayılı örneklerindedir. Bu evlerin zemin katları taş...

Devamını oku

Alt Taşeron Sözleşmeleri Nasıl Yapılır?

- Tuğrul Miraç
Alt Taşeron Sözleşmeleri Nasıl Yapılır?

Bilindiği üzere inşaat sektörü taşeronlar ile ilerlemektedir. Bu konuda alt taşeronlar oldukça önem arz eden ve bir bütünün parçaları gibidir....

Devamını oku

İnşaat Mühendisliği’ni Neden Tercih Etmemelisiniz?

- Yük.İnş.Müh.Muhammed Demirkollu
tercih

Bir inşaat mühendisi, ''İnşaat Mühendisliği'ni Tercih Etmemelisiniz'' der. Mesleki olarak bu cümleyi kurmak o kadar zor bir durum ki anlatamam....

Devamını oku
Sonraki İçerik
Çinçin’de dönüşüm devam ediyor

Çinçin'de dönüşüm devam ediyor

Yorumlar 3

  1. Ree says:
    4 sene Önce

    Asmolen tek yönlü sınırlama var çift yönlüde bi sınırlama yok eğer bi sınırlama var ise ek genelde çıkartılıp belirtilsin…..

    Cevapla
  2. Engin KIRMIZIGÜL says:
    4 sene Önce

    Sayın Ree, doğrudur. Bizim asmolenden kastımız TS500’de belirtilen kurallar çerçevesinde uygulanan tek doğrultulu dişli döşemelerdir. Yani dolgulu (asmolen) yada dolgusuz tek doğrultulu dişli döşemeler TBDY-2018 Tablo 4.1’e göre A23 veya A24 olarak tasarlanmalıdır.

    Cevapla
  3. Fatih Taner Vural says:
    2 sene Önce

    merhaba… sta4 de kullanılan mantar bandı uygulamasını kullanmasak da kirişsiz döşemelerde bir sorun çıkmıyor… 10 m/ 38 m bu şekilde geçilmiş bir proje gördüm… bu konu hakkında ne düşünürsünüz …

    Cevapla
