AutoCad Nedir?
Temel AutoCad Komutları

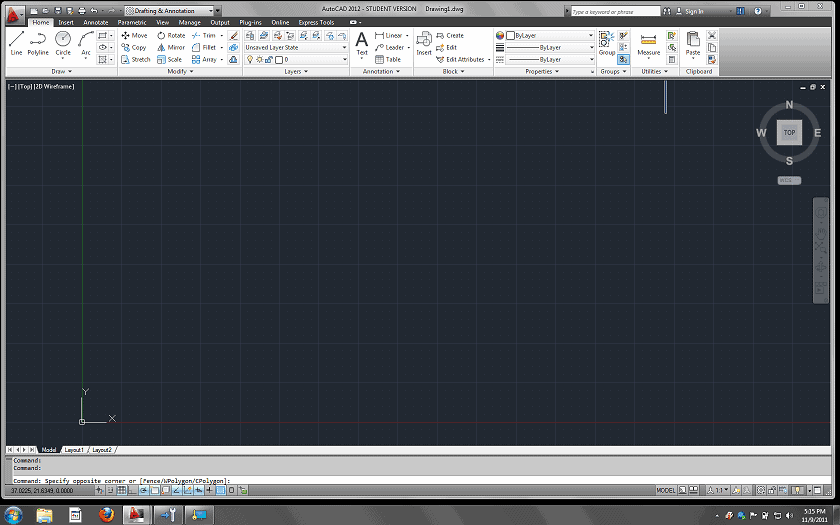

AutoCAD Nedir? AutoCAD Nedir?

CAD (Bilgisayar Destekli Tasarım);
Bilgisayarın en yaygın kullanıldığı alanlardan birisidir. Çünkü hız, hassasiyet, komplike parçaların tasarımı ve bunların kaydedilerek, istenildiğinde istenilen ölçekte kağıda aktarılması yalnız bilgisayarın sunabileceği üstünlüklerdir. Sembol kütüphaneleri bütün CAD programlarında ortak olarak kullanılabilmektedir. Sonuçta, profesyonel kalitede teknik çizimlerin oluşturulmasında CAD programları esastır.

AutoCAD;
Mühendislikten sanata hemen her alanda kullanılan genel amaçlı bir çizim programıdır. Yeni versiyonları ve üçüncü grup program geliştiricileriyle en güçlü CAD programı olan AutoCAD ile yapabileceğiniz işler, yalnız düşünme gücünüzle sınırlıdır. Başka bir deyişle, aklınızda tasarlayabileceğiniz her çizimi AutoCAD ile gerçekleştirebilirsiniz. AutoCAD’i kullanmak bir anlamda sizinle program arasında bir diyalogtur. Komut girişinden görüntülenecek olan mesajlara AutoCAD’in dilini öğrenirseniz kullanımı kolaydır. Komutlar uygun yerlerde kullanıldığında ise programın sunacağı performans şaşırtıcıdır.

AutoCAD Komutları

Resimler, değişik özellikte çizgilerin oluşturduğu şekiller kullanarak inşa edilir. Bu geometrik şekillerin her birine çizim öğesi denir.

Her çizim öğesi, çizimde referans kabul edilen geometrik özellikleri dikkate alınarak ve komut-mesaj satırında görüntülenecek mesajlara göre belirli bir işlem sırası takip edilerek çizilir.
SETTINGS (Ayar) Komutları:
Appertur: Öğe kenetlenme kutusunun büyüklüğünü belirler.
Blips: Belirtilen koordinata işaret koyar.
Dragmode: Çizilmekte olan öğeleri dinamik olarak görüntüler.
Elev: Çalışma düzlemi yüksekliğini belirler.
Grid: Hizalama noktaları arasındaki mesafeyi belirler.
Handles: Çizim öğeleri için tutuş noktalarını belirler.
Linetype: Çizgi tipini seçer veya oluşturur.
Limits: Çizim alanı limitlerini belirler.
Ltscale: Çizgi tipi katsayısını belirler.
Ortho: Yatay ve dikey çizgi modunu kontrol eder.
Osnap: Obje yakalama metodunu belirlemeye yarar.
Qtext: Yazıyı (text) kapladığı alan olarak gösterir.
Setvar: Sistem değişkenlerini kontrol eder.
Snap: Sekme aralıklarını belirler.
Style: Yazı (text) tipini ve özelliklerini belirler.
Tablet: Tableti (Digitizer) kontrol eder.
Ucs: Kullanıcı koordinat sistemini oluşturur.
Ucsicon: UCS ikonunun görüntülenmesini kontrol eder (on/off).
Units: Kullanılacak ölçü sistemini belirler.
Vports: Değişik bakış noktaları için görünüm alanları oluşturur. Bu görünüm alanları çalışırken veya print alırken kullanılabilir.
