Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

İnş.Müh.Mustafa AKSU - İnş.Müh.Mustafa AKSU
25 Şubat 2023
Kategori: Yapı
Süre:4 dakika
3
385
PAYLAŞIM
3.8k
OKUNMA
Facebookta PaylaşTwitterda PaylaşWhatsApp'da Paylaş

İTÜ, DowAksa ve Oftek İnşaat işbirliği ile gerçekleştirilen bu deneyde tam ölçekli karbon lifli kompozitler ile güçlendirilmiş bir yapının güçlendirilmemiş yapıyla karşılaştırılması yapılmıştır. Bu deneyi ve sonuçlarını Sanal Şantiye ile paylaşan DowAksa Altyapı Sistemleri İş Geliştirme Müdürü Ilgaz Doğan’a teşekkür ederiz.

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Ilgaz Doğan karbon lifli polimer kompozitler ile yapılan bu güçlendirme deneyi ile ilgili SanalSantiye.com’a şunları aktardı: “Karbon lifli polimer kompozitler yapıya ilave dayanım sağlamanın yanında yapı elemanlarının yerdeğiştirme yapabilme kapasitesini de kayda değer ölçüde arttırır. Dayanım ve yerdeğiştirme kapasitesinde sağlanan artışlar, yapının deprem performansını önemli ölçüde iyileştirebilmektedir. Bu konuda yapılmış olan bir çok laboratuvar deneylerine ek olarak DowAksa, İTÜ ve Oftek İnşaat iş birliği ile Yalova’da bina ölçeğinde deneysel bir proje gerçekleştirilmiştir.”

Deneyde, Türkiye’deki mevcut yapı stoğunun genel kusurlarına sahip iki adet üç katlı özdeş betonarme bina inşa edilmiş, bunlardan biri güçlendirilmeden, diğeri ise karbon lifli polimer kompozit kolon sargılaması ile güçlendirilmiştir. Her iki yapı eş zamanlı olarak benzeştirilmiş deprem etkisine maruz bırakılmıştır. Güçlendirilmemiş bina birinci kat yerdeğiştirmesi 3.5 cm mertebesinde iken tamamen yıkılmış, güçlendirilmiş olan ise kat yerdeğiştirmesi 40 cm’e kadar ulaşmasına rağmen taşıma gücünü korumuş ve yıkılmamıştır. Diğer bir ifade ile güçlendirilmemiş bina 6.4 (Mw) büyüklüğünde bir depremde yıkılırken güçlendirilmiş bina ise 7.6 (Mw) büyüklüğünde bir depremi bile yıkılmadan atlatmıştır. Bu test güçlendirme yönteminin başarısının dünya üzerinde gösterilmiş en somut kanıtı olmuştur.

Mevcut Yapıların Karbon Lifli Kompozitler İle Güçlendirilmesine Yönelik Tam Ölçekli Bina Deneyleri İle Güçlendirilmesine Yönelik Tam Ölçekli Bina Deneyleri

Deney Binalarının Özellikleri

Test binaları 90’lı yıllarda inşa edilen yeterli mühendislik hizmeti almamış betonarme binaları temsil edecek olumsuz özellikler göz önüne alarak tasarlanmıştır.

Kolon Boyutları: 40×25 cm

İlginiziÇekebilir

Çelik Yapılarda Minimum ve Maksimum Kaynak Kalınlıklarının Yönetmeliklere Göre Değişimi

Radye Temel Nedir? | Radye Temel Hangi Durumlarda Uygulanır? | Radye Temel Nasıl Uygulanır?

Karbon Fiber ile Yapı Güçlendirme | Çelikten 14 Kat Mukavemetli Olan CFRP Nedir?

Karot Almak Binaya Zarar Verir mi? | İTÜ Açıkladı

Kiriş Boyutları: 25×50 cm

Boyuna Donatı Oranı:
0.012 (Kolonlar)
0.016 (Kiriş Mesnet)
0.008 (Kiriş Açıklık)

Enine Donatılar:
f8/32 (Kolonlar)
f8/15 (Kirişler)

Döşeme Kalınlığı: 25 cm

Kolon Eksenel Yük Oranları: %22-%45

Beton basınç dayanımı ~17-19 MPa
Donatıların akma dayanımı 440 MPa

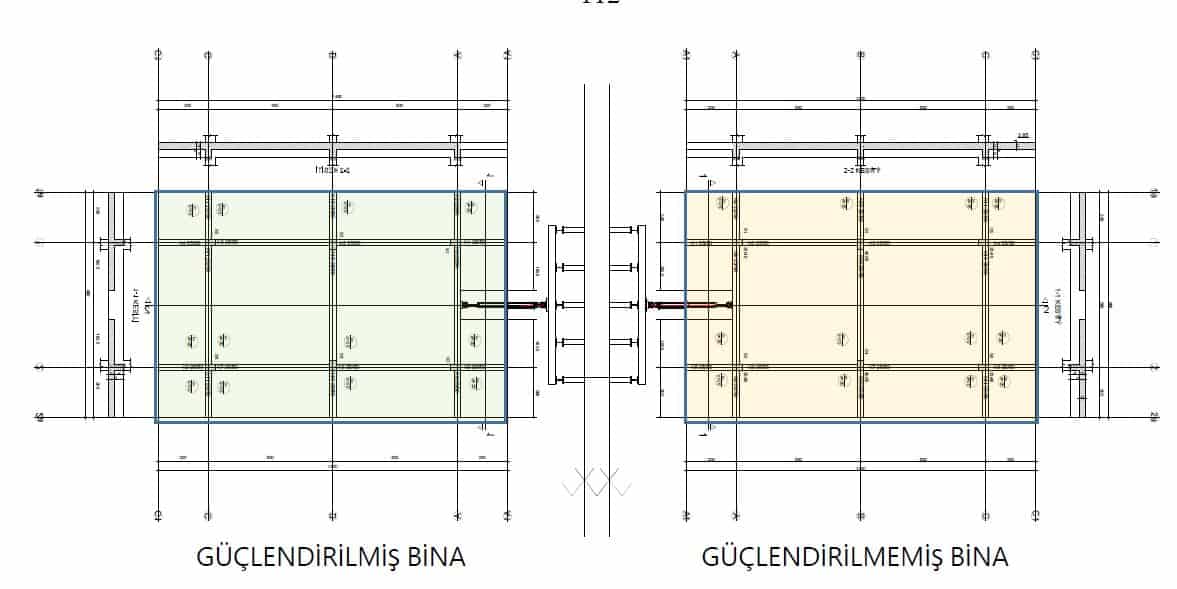

Deney Sahası Vaziyet Planı

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

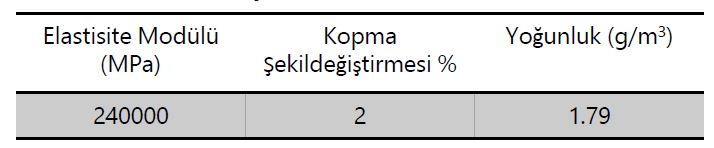

Güçlendirme Detayları

Test Edilen Yapılardan Bir Tanesinin Deprem Etkileri Altındaki Güvenliğinin Arttırılması Amacıyla 2007 Deprem Yönetmeliğinde Yer Alan Denklemler Kullanılarak Güçlendirme Tasarımları Yapılmış ve Kolonların Süneklikleri Arttırılmıştır. Güçlendirme Esnasında Kullanılan Karbon Lifli Polimer Kompozit DOWAKSA Tarafından Üretilmiştir. Bu Ürünün Mekanik Özellikleri Aşağıdaki Gibidir

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

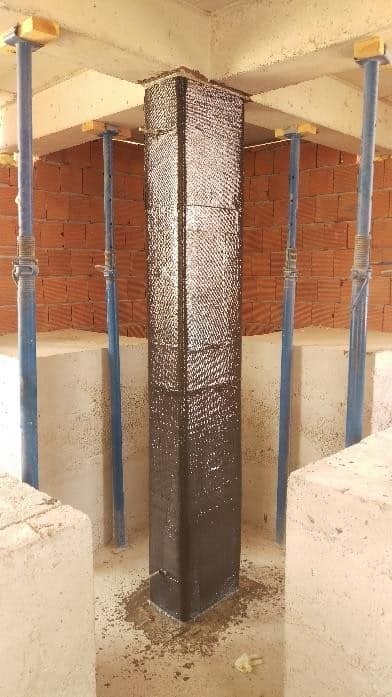

Yapılan Tasarım Sonrasında Yapının İlk İki Katında Bulunan Kolonların Uç Bölgelerinde 5 Kat, Orta Bölgelerinde 2 Kat Karbon Lifli Polimer Kompozit ile Güçlendirilmesine Karar Verilmiştir.

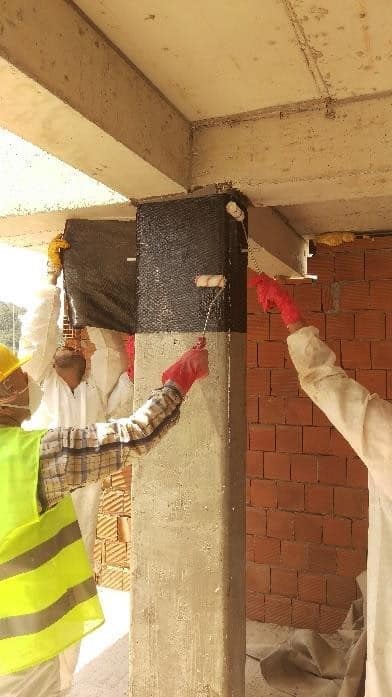

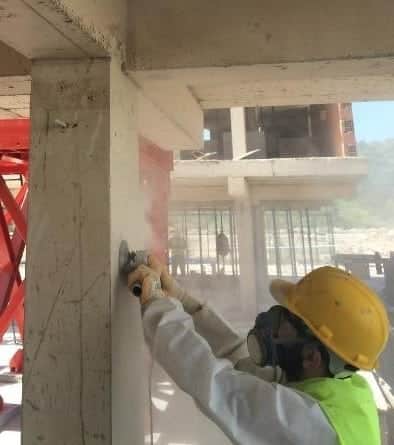

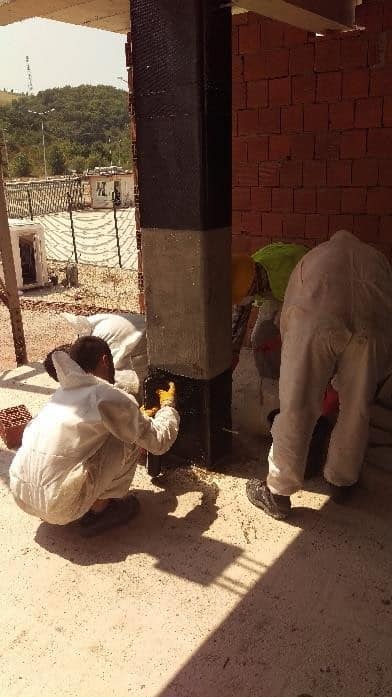

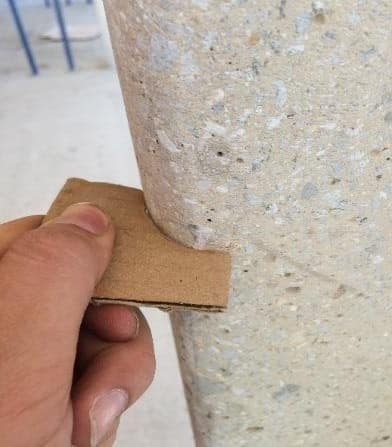

Uygulama Fotoğrafları

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina DeneyleriKarbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

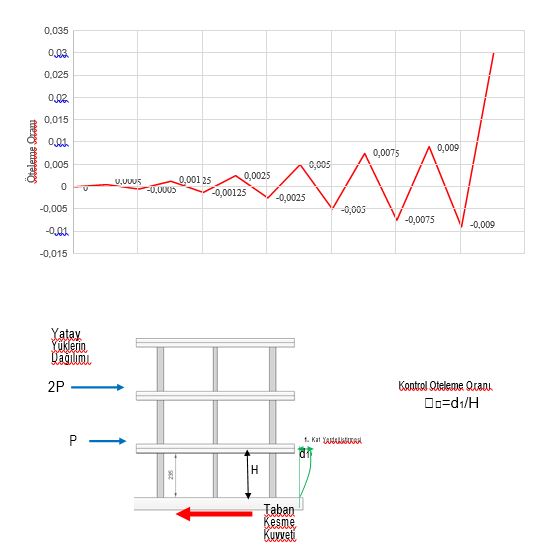

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri Deney Sırasında Binalara Uygulanan Yükleme Patronu

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Deney Sonuçları

Güçlendirilmemiş Bina

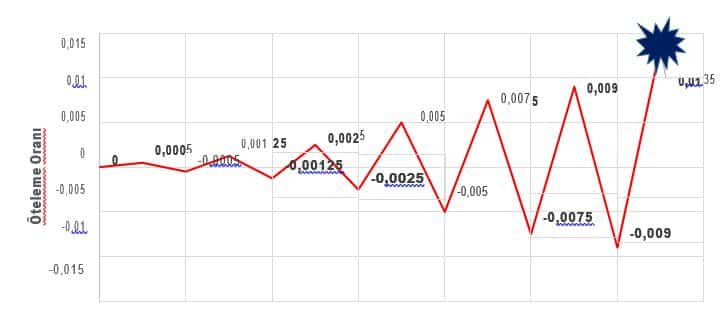

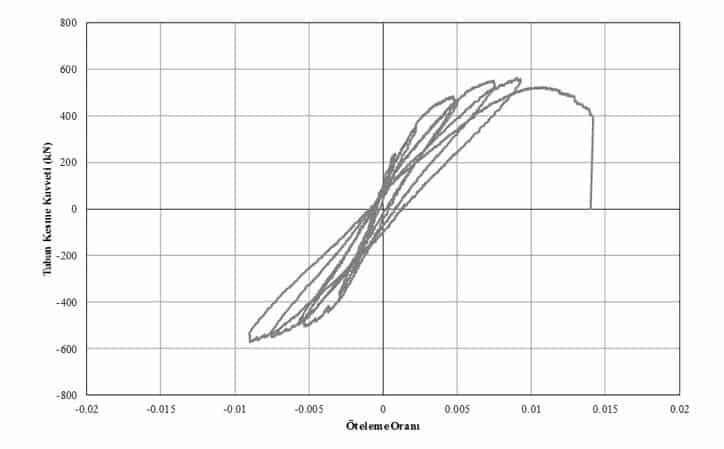

Güçlendirilmemiş Bina 1. Kat Göreli Kat Öteleme Oranı %1.35 Değerine Ulaştığında Yıkılmıştır.

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

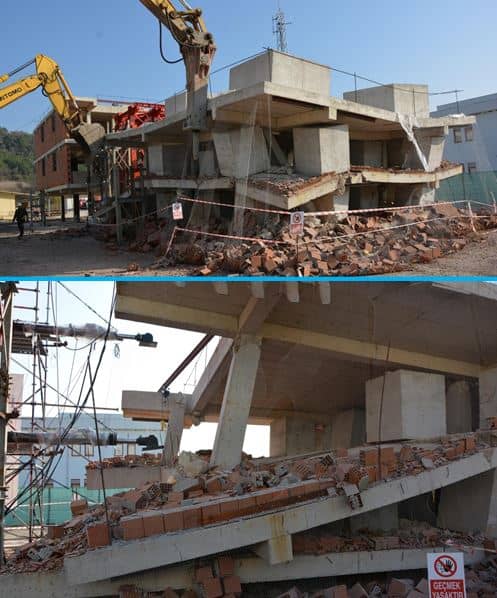

Güçlendirilmemiş Binaya Ait Deney Sonrası Görüntüler:

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Güçlendirilmiş Bina

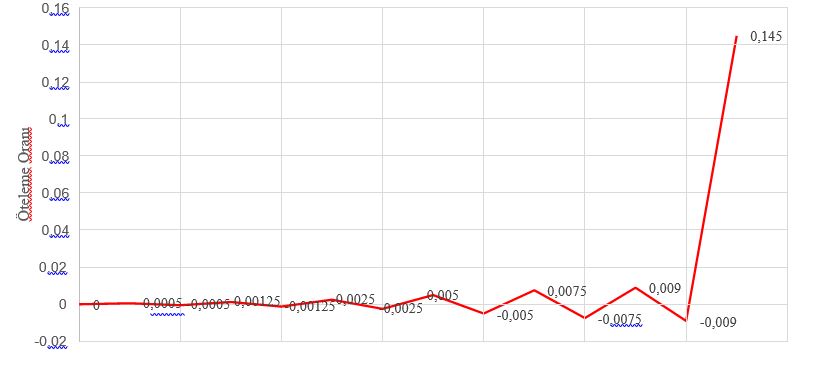

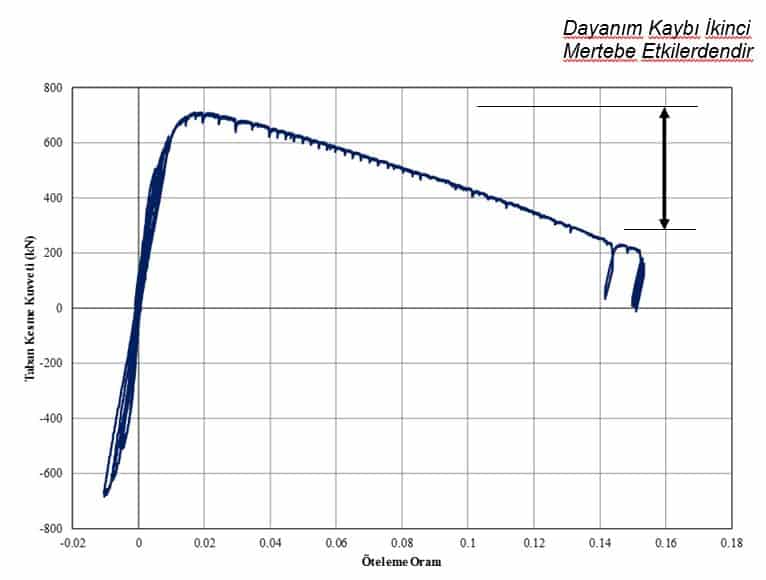

Güçlendirilmiş Bina 1. Kat Göreli Kat Öteleme Oranı %14.5 Değerine Ulaştığında Dahi Bina Yıkılmamıştır (Güçlendirilmemiş Binanın 10 Katından Daha Büyük).

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

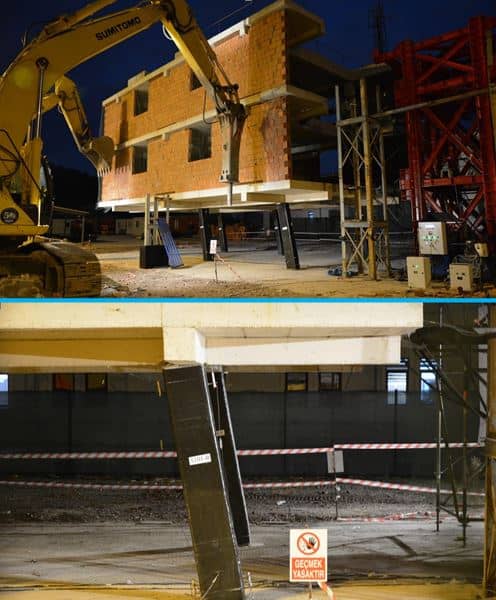

Güçlendirilmiş Binanın Deney Sonrası Görüntüleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

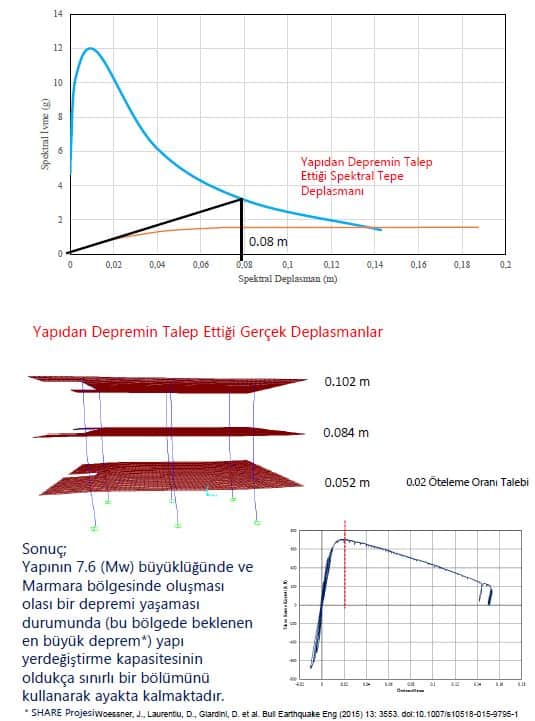

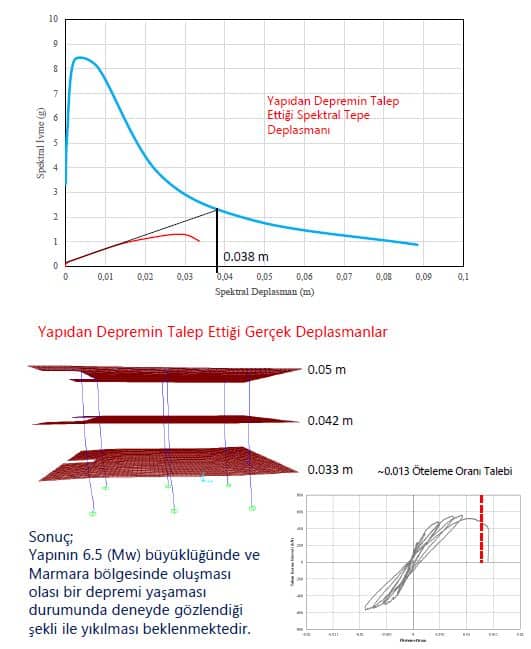

Deprem Büyüklüğü Açısından Karşılaştırma

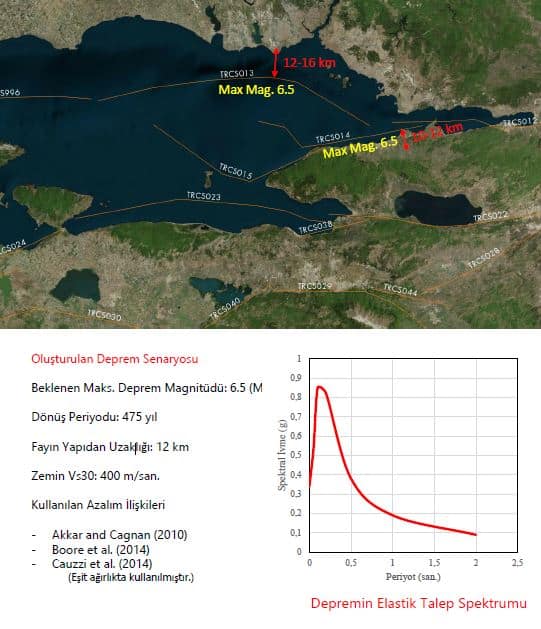

Güçlendirilmemiş Bina

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

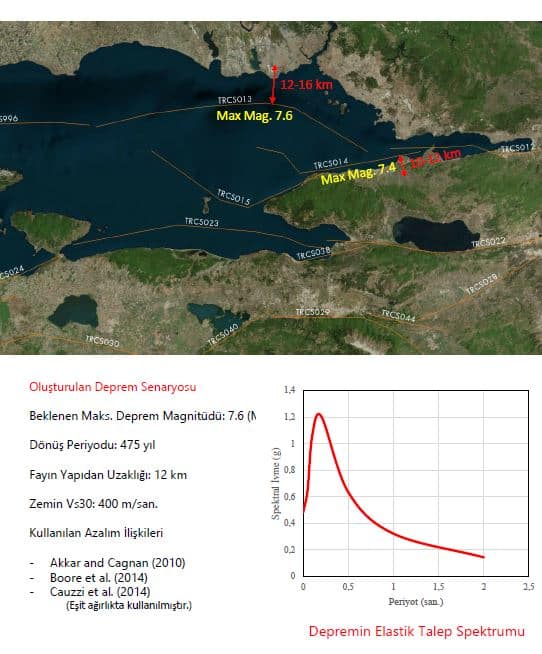

Güçlendirilmiş Bina

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri

Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri



Karbon Lifli Kompozitler İle Güçlendirmeye Yönelik Tam Ölçekli Bina Deneyleri
