PÜSKÜRTME BETON İLE ONARIM VE GÜÇLENDİRME

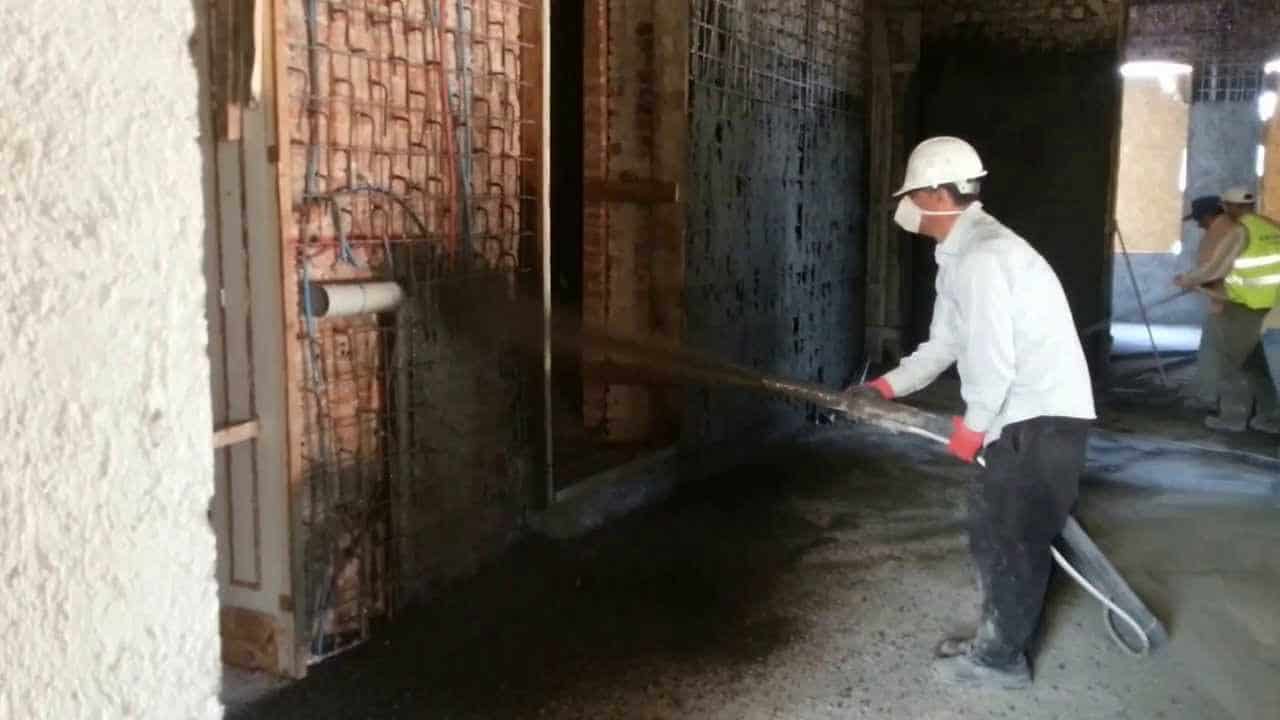

Aşağıda açıklanan mantolama yöntemi ile yapılacak güçlendirmede, beton kalınlığının az olduğu durumlarda, betonun kalıp yapılması ve yerleştirilmesi zordur.Böyle durumlarda araç, gereç ve beceri kazanmış eleman varsa, püskürtme beton uygulanabilir. Bu uygulama için gerekli donanımın sağlanması külfetini karşılayacak miktarda işin olması da karar için bir etkendir. Püskürtme beton, basınçlı hava ile uygulanan betondur. Karışımın hazırlanmasında iki ayrı yöntem mevcuttur. Bunlardan ilki Kuru Karışım olarak bilinir. Bu tür püskürtme beton için makinenin karışım odasında, çimento ve agrega uygun ölçülerde bir araya getirilip karıştırıldıktan sonra, bu kuru karışım seyrek olarak ve basınçlı hava yardımıyla bir hortum içinde püskürtme ucuna iletilir. Meme ve tabanca olarak da adlandırılan bu uca gelen kuru karışıma basınçlı su eklenerek elde edilen beton basınçlı hava yardımıyla betonlanacak yüzeye yüksek hızla püskürtülür. Tabancada katılan su miktarı isteğe uygun bir karışım elde edilmesi için kolayca ayarlanabilir ve gerekli olduğunda bu suya beton katkı maddeleri de eklenir. Daha sonra uygulamaya konulan yöntemde ise çimento, agrega ve su beraber karıştırılır. Elde edilen Islak Karışım benzer şekilde hortumla ve basınçlı hava yardımıyla püskürtme ucuna iletilir. Püskürtme beton, yeni inşa edilen yapıların yanında özellikle eski yapıların onarım ve güçlendirme işlerinde geniş bir kullanma alanı bulur. Mevcut kargir, tuğla, çelik ve betonarme yapıların yüzlerinin beton tabakasıyla kaplanmasında ve güçlendirilmesinde, çelik yapıların sıcaktan korunması ve güçlendirilmesinde ve benzeri yerlerde kullanılır. Sonuç olarak püskürtme betonun, özellikle kalıp yapmanın zor olduğu veya ekonomik olmadığı yerlerde, betonun ince bir tabaka olarak uygulanması gereken yerlerde kullanılmasının uygun olduğu söylenebilir.Başarılı bir püskürtme betonun elde edilmesi donatının uygun seçilmesi ve yerleştirilmesine de bağlıdır. Küçük çaptaki onarım işlerinde donatı kullanılmayabilir. İşin şekline ve beton kalınlığa göre yuvarlak donatı veya hasır donatı kullanılır. Donatı, püskürtme sırasında yerini koruyacak ve az yaylanacak şekilde yerleştirilmelidir. Donatı hasırı pimlere veya takozlarla beton püskürtülecek yüzeye bağlanarak bu şart yerine getirilebilir. Küçük çaplı donatılar tercih edilmeli ve gerektiğinde kullanılan büyük çaplı donatının beton tarafından sarılmasına özen gösterilmelidir. Ayrıca; donatı, beton karşı taraftan ve düşeyden az bir sapma ile püskürtülebilecek şekilde yerleştirilmelidir. Donatıların etrafında betonun boşluk bırakmadan püskürtülmesini sağlayacak kadar mesafe bulunmalıdır. Donatıların birbirine, donatının kalıbına veya donatının arka yüzeye mesafesi olan bu aralık, en büyük dane büyüklüğüne ve donatının çapına bağlı olmakla beraber, ince malzemeli püskürtme harç ve ince çaplı hasır donatı kullanıldığında en az 1-2 cm olup, püskürtme beton ve büyük çaplı donatılarda 4-5 cm önerilir. Gerekirse donatıyı mesafeyi ayarlayan ayaklar üzerine oturtmalıdır. Ancak bunların kesiti zayıflatmamasına dikkat etmelidir. Donatının dış tesirlerinden korunmasında, normal betonarmede kullanılan kurallara uyulur. Aynı doğrultuda bulunan donatılar arası temiz açıklık 50-60 mm;den ve konulacak hasır donatının göz aralıkları da 50 mm;den küçük olmamalıdır. Daha küçük gözlü hasır donatı ancak konstrüktif donatı olarak konulabilir. Püskürtme kalınlığının 5 cm’den büyük olduğu durumlarda bir konsrüktif donatı ( rötre donatısı gibi) koymak uygun olur. Çift donatı ağının bulunduğu durumlarda, ikinci ağı, birinci ağ betonla sarıldıktan sonra koymak daha uygum olabilir. Ancak, tabancaya yakın ağ her iki yönde en az çubuk çapının 12 katı aralığa, diğer ağ da gene her iki yönde en az çubuk çapının 6 katı aralığa sahipse, her iki ağın beraber betonlanması halinde de tatmin edici sonuç alınabilir. Projede öngörülen yerlerine itinalı bir şekilde yerleştirilen donatılar temiz ve aderansı zayıflatacak şeylerden arınmış olmalıdır. Gerek çubukların ve gerekse hasır donatının ek yerlerinde zayıf bölgelerin oluşmasını önlemek için önlem alınmalıdır. Donatı çubuklarının bindirme yoluyla eklenmesinde, ek boyu 40Æ olmalı ve çubuklar ete birbirlerine bağlanmamalı, araları en az 50 mm olacak şekilde ayrılmalıdır. Hasır donatının eki ise her yönde bir buçuk göz bindirilerek yapılmalıdır.Çalışmalarının odak noktası püskürtme ucu, tabancası olduğundan, püskürtmenin yeterli tecrübeye sahip olması şarttır. Püskürtme yerinin gerektiği gibi temiz olduğu kontrol edildikten veya gerektiğinde daha önce yapılacak basınçlı hava ve su temizliğinden sonra, püskürtme işlemine başlanır. Püskürtme tabancasını tutan, hava basıncını kontrol ederek ve püskürtmenin düzgün ve uygun hızda olmasını sağlar. Su miktarı kuru yöntemde tabancada kontrol edildiğinden, ayrıca dikkat sar etmek gerekir. Püskürtülen plastik karışımın sıkı olması, az zayiat vermesi, fakat bunun yanında gerekli sertlikte olup akmaması hep uygun su ayarı ile mümkün olur. Buna ayrıca, tabancanın püskürtme yüzeyine imkan nisbetinde dik ve uygun sonuç alınabilir. Uzak tutulan tabanca donatının arkasını yeterli betonla doldurulamayacağı için, zayıf kesitler meydana gelir ve buralarda kalan malzeme ilerde beton yüzünde çatlaklara sebep olabilir. Fazla yakın tutulan tabancada ise yüzeye yapışmadan sıçrayan beton fazla olur.Mevcut donatının arkasını betonlama gayesiyle, tabanca normalden fazla yaklaştırılacağı gibi, yüzeye olan dikliği biraz değiştirilebilir. Ayrıca, betonun aralığa daha iyi yerleşmesi, betonun akmamasına dikkat ederek, suyunu buralarda biraz arttırarak sağlanabilir. Donatı çubukları sıksa, tabancanın yeri değiştirilmeden birden fazla donatı betonlanabilir. İyi karışmamış veya akan beton uzaklaştırılarak yerlerine tekrar püskürtme beton tatbik edilmelidir. Özellikle ıslak karışımda, karşım odasında 30-50 dakikadan fazla kalan beton tabancaya sevk edilmelidir. Bu süre kuru karışımda daha fazla olup, bir saat civarındadır. Geri sıçrayan betonun yeni kısma karışması önlenmeli ve bu zayiat olarak uzaklaştırılmalıdır. İletim hortumunun kolay hareketi sağlanarak, tabancayı idare edenin istediği yönde ilerlemesine imkan verilmelidir. Püskürtme yapılacak yüzey büyükse, kalınlık konacak takozlarla veya gergin tellerle belirtilebilir. Ancak, daha sonra takozların çıkartılmasına ve yerlerin püskürtme betonla doldurulmasına, tellerin püskürtme sonuna kadar gergin kalmasına dikkat edilmelidir. Düşey ve düşeye yakın yüzeylerde püskürtme aşağıdan başlamalıdır. Kalınlık fazla ise püskürtme tabaklar halinde yapılır. Tabaka kalınlığını püskürtme betonun yerine durabilmesi ve akmaması belirse de 20 mmden daha az uygulanmamalıdır. İlk tabakanın en azından donatıyı kapsayacak şekilde seçilmesi uygundur. Tabakalı uygulamada geriye sıçrayan betonun uzaklaştırılmasına dikkat edilmelidir.
Döşemelerde; tabanca düşeyden biraz saptırılarak sıçrayan kısımların bitmiş kısma düşmemesi sağlanırsa oradan kolaylıkla uzaklaştırılabilir. Tabakalı uygulamayla, fazla kalınlıktan dolayı betonun akması ve düşmesi önlenebilir. Tavana veya duvara yapılacak uygulamada tabaka kalınlığının 20-30 mm yi aşmaması tavsiye edilirken, döşemelerde bu kalınlık rahatlıkla 70 mm olabilir. Alt tabaka yeterli katılaştıktan sonra, tamamen sertleşmesini beklemeden yeni tabaka püskürtülür. Bu bekleme, betonun türüne ve uygulama şartlarına bağlı ise de yarım ile bir saat arasında değişir. Tamamen sertleşmiş tabakaya beton, ancak gerekli temizlikleri yapıp, basınçlı hava ve su tutulduktan sonra püskürtülebilir. Yeni tabakanın püskürtülmesinden önce, şüpheli yerler kontrol edilerek iyi kaynamış kısımlar uzaklaştırılmalı ve bütün yüzey nemlendirilmelidir. Kontrol ve uzaklaştırma sırasında çekiç, daha iyisi basınçlı hava ile çalışan yuvarlak uçlu aletler kullanılmalı, taşçı kalemi gibi sivri aletleri kullanmaktan kaçınmalıdır.

Püskürtülen betonun bir kısmı püskürtme yerindeki sert yüzeye, donatıya veya daha evvel yapılan betona çarparak geri sıçrar. Bu geri sıçrayarak kullanılmaz hale gelen beton oranı püskürtme basıncı, çimento ve su miktarı agreganın en büyük tane büyüklüğü donatının miktar ve şekli ve püskürtme tabakasının kalınlığına bağlıdır. Bunlarda değişik yapılarak azaltılabilirse de, püskürtme yüzeyinin eğimi önemlidir. Genel olarak sıçrama oranı döşeme gibi yatay yüzeyler için % 5-15, duvar gibi düşey yüzeyler için % 15-30 iken, tavanlarda yapılan uygulamada bu oran % 25-50 arasında değişir. Sıçrama başlangıçta büyük olursa da, daha sonra ilk betonun yüzeye yapılmaya başlamasıyla azalır. Daha çok iri veya çimento hamuru ile sarılmamış malzeme geri sıçradığı için, yüzeye kalan betonun çimento miktarı yüksektir. Bu, betonun dayanımını arttırsa da, betonu rötre çatlaklarına karşı hassas duruma agrega çoğalır, az da olsa elek eğrisi değişir. Tabancanın püskürtme yüzeyine dik tutulmaması ve sallanması, karışım suyunun az olması sıçramayı arttırıcı yönde etkiler. Sıçrayan beton, ne yapışan betona katılmalı ve ne de püskürtme betonun hazırlanmasında kullanılan malzemeye karıştırılmalıdır.Kuru sistemde, karışımın homojen ve topaksız olmasına gözle dikkat edilmelidir. Islak sistemde ise çıkan beton plastikliği devamlı kontrol edilmeli, ve en az günde bir defa plastiklik, sıkılık ve su-çimento oranı deneyle belirlenmelidir. Püskürtme betonunun tabakalı uygulamasında, her bir tabaka çekiçle kontrol edilerek şüpheli yerlerdeki beton uzaklaştırılmalıdır. En az her 100 m3 betonda bir defa püskürtülen betonun sıkılığı, su-çimento oranı ve birleşimi normal betonda olduğu gibi kontrol edilmeli ve başlangıçta yapılan uygunluk kontrolünde bulunan değerlerden mevcut sapmalar düzeltilmelidir. Yapı veya deney levhaları üzerindeki sertleşmiş betondan uygun numuneler alınarak, beton kalitesi kontrol edilmelidir. Güçlendirme maksatlı olarak, kolon, kiriş veya duvarların genişletilmesinde kullanıldığı durumlarda kalıbın, sıçrayan kısmı tekrar içerde bırakmayacak şekilde hazırlanmış olmasına dikkat etmelidir. Genel olarak, dar delik ve oyukların püskürtme beton yerine, normal betonla
doldurulması üzerinin püskürtmeli betonla kaplanması tavsiye edilir…

Bu Konu Medeniyet Mühendisleri Paylaşımıdır.
