Çift Hatlı Bir Demiryolunun Enkesiti

Demiryolu günümüzde insanlar tarafından çok sık kullanılmaktadır ve gelecekte de hem yolcu hem de yük taşımacılığında çok büyük bir pay sahibi olacaktır.

Bugün çift hatlı bir demiryolunun enkesitini inceleyeceğiz. Enkesit, yol güzergahı üzerindeki noktaların enine dikey düzlemdeki izdüşümü şeklinde açıklanabilir.

Yani gözünüzün önüne bir demiryolu hattı getirin ve enine kestiğinizi hayal edin. Aşağıdaki resimde daha net anlayacaksınız.

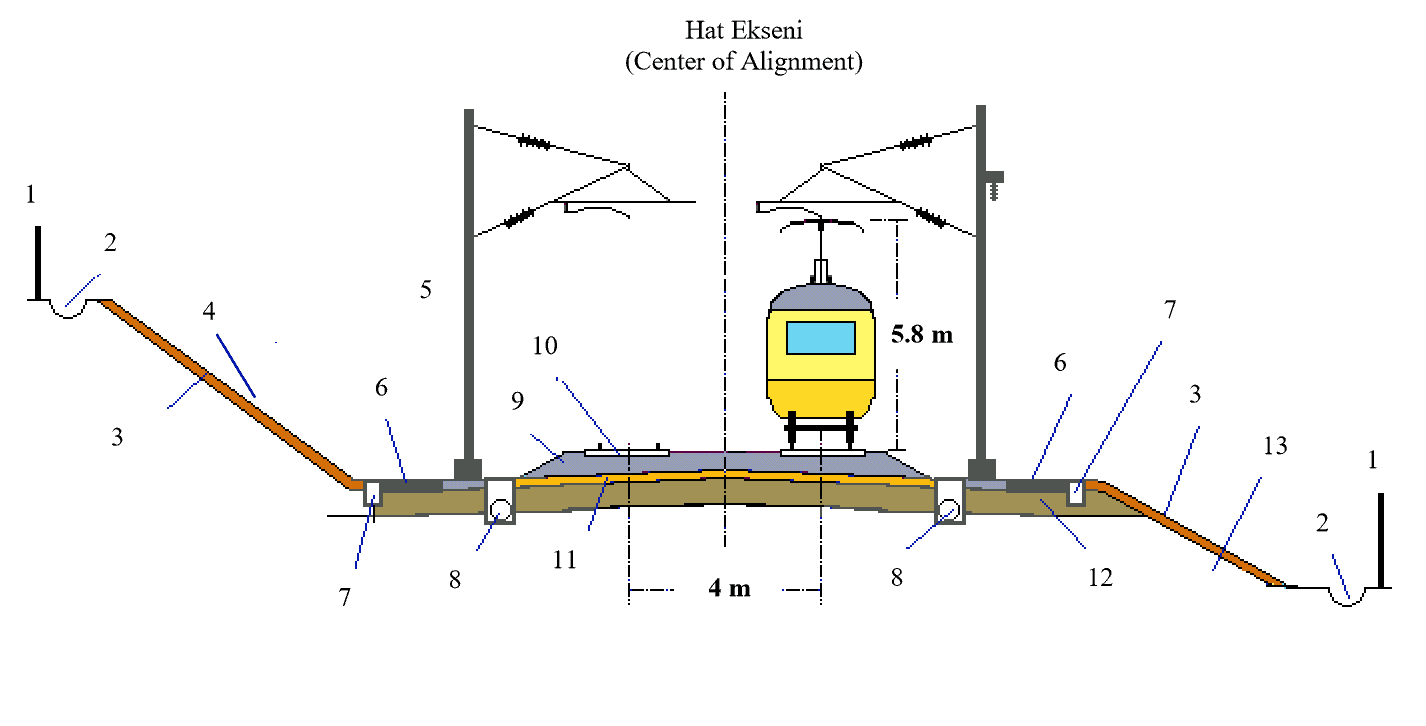

Çift Hatlı Bir Demiryolunun Enkesiti | SAÜ Prof.Dr Hakan Güler Demiryolu Mühendisliği Ders Notu

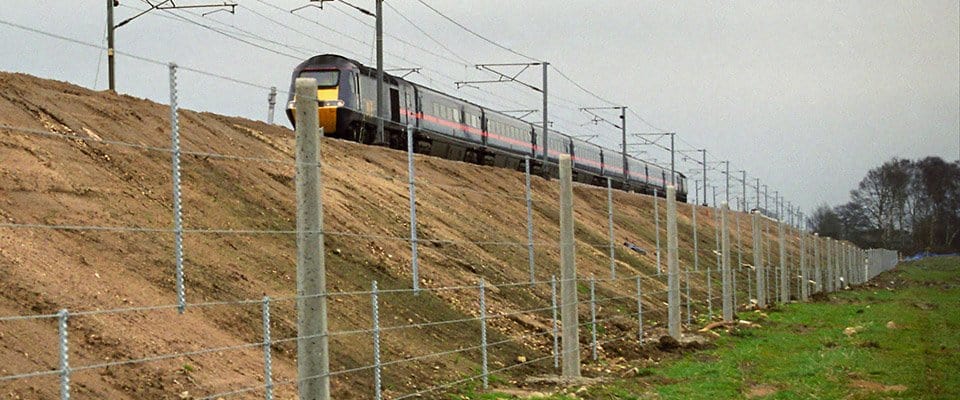

1- Kamulaştırma Genişliği Sonunu Belirten Tel Çit (Fence)

Fence : Çit | fencingmaterials.co.uk

Bir yere hat yapılmak isteniyorsa önceden belirlenen bir genişlikte o arazinin satın alınması gerekmektedir. İşte bu satın almaya kamulaştırma deniyor ve bu çitlerle de bir sınırlama getirilmiş olunuyor.

2- Hendek (Ditch)

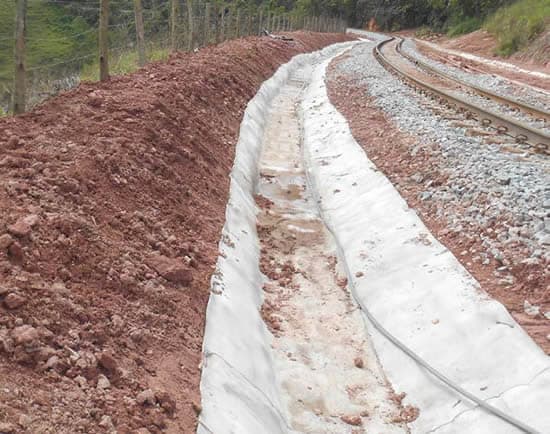

Ditch : Hendek | geosynthetica.com

Demiryolu hattının yağmur sularına karşı korunması amacıyla yapılmaktadır. Eğer yağmur suları birikirse şeve zarar verebilir. Dolayısıyla demiryoluna zarar verebilir.

3- Şev (Batter Slope)

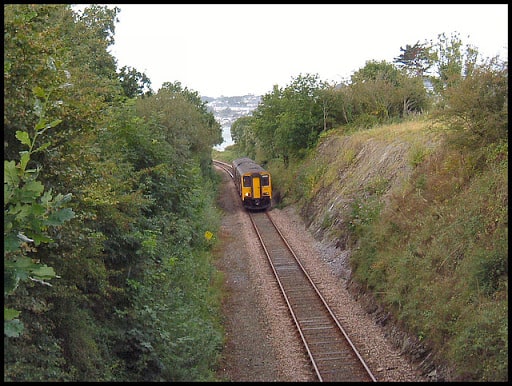

Batter Slope : Meyilli Eğim  http://www.ipernity.com/

Demiryolunun geçebilmesi için arazide yapılan dolgu ve yarma işleri sonucunda
altyapının kenarlarında meydana gelen eğimlerdir. Dolgu sonucu oluşmuş ise dolgu şevi, yarma sonucu oluşmuş ise yarma şevi denir.

4- Şev Üst Yüzeyi (Topsoil)

Şevde üst yüzeydeki topraktır.

topsoil : toprağın üst tabakası

5- Katener Direkleri (Catenary Mast)

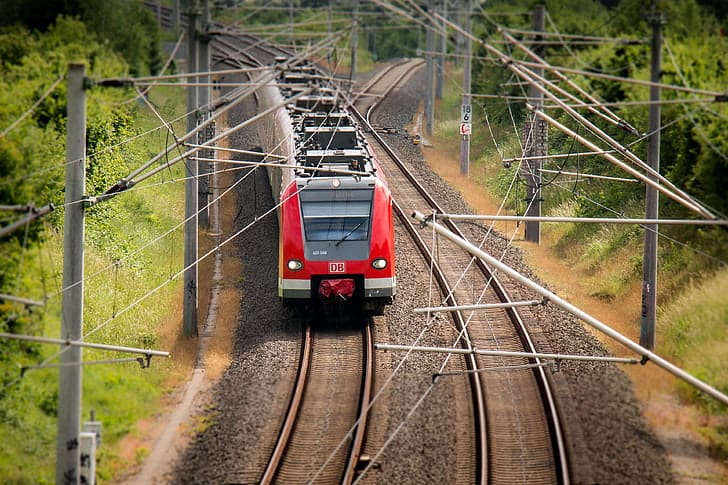

Catenary Mast : Katener Direği  | wallpaperflare.com

Trenlerin işletilebilmesi için gerekli olan elektrik enerjisi katener direkleri ile sağlanır.

6- Emniyet Yolu (Cess)

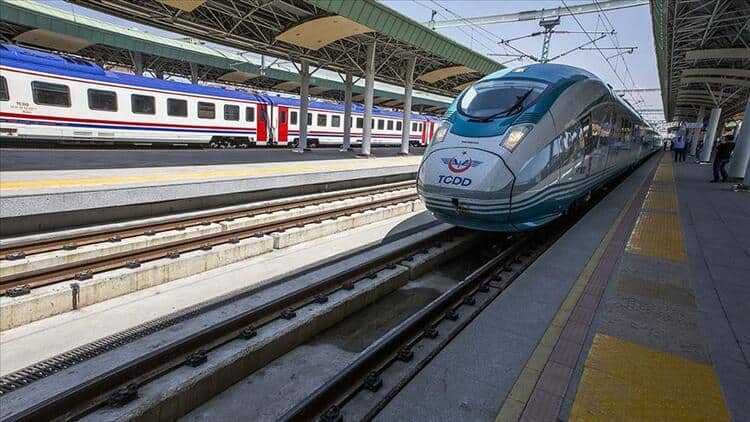

Cess : Emniyet Yolu | hurriyet.com.tr

Trenler güzergahında giderken insanlar belli bir uzaklıkta bulunmalı ki bir tehlike meydana gelmesin. Bu yüzden emniyet yolu yapılması gerekiyor.

7- Kablo Kanalı (Cable Trough)

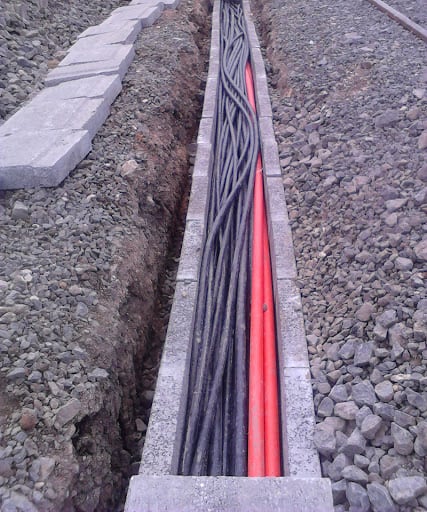

Cable Trough : Kablo Oluğu | http://www.adaenerji.com.tr/

Demiryolu altyapısı için kablolar önemlidir. Gerekli elektrik bu kanallarla gereken yere iletilir.

8- Drenaj Sistemi (Drain)

- Advertisement -

Drain : Tahliye | simona.de

Demiryolu üst ve alt yapısına zarar vermemesi ve taban zemininin gücünü kalıcı olarak korumak için suyu kontrol altına alıp uzaklaştırmak gerekmektedir. Su birikimlerinin önlemek amacıyla bu sistem yapılır. Eğer drenaj yetersizse demiryolu hattı kayabilir ve çeşitli kazalara neden olabilir.

9- Balast (Ballast)

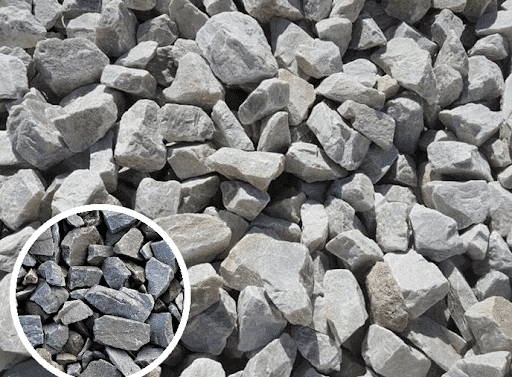

Ballast : Balast | mertelmaden.com

Demiryolu platformunun üzerine serilen ve taşıdığı travers cinsi ile gelen yüke göre belli bir tabaka kalınlığı olan kırılmış, keskin köşeli ve kenarlı taşlardır.

Yüzey suyunu ortamdan uzaklaştırır ve yük taşıma görevinde bulunur.

10- Travers (Sleepers)

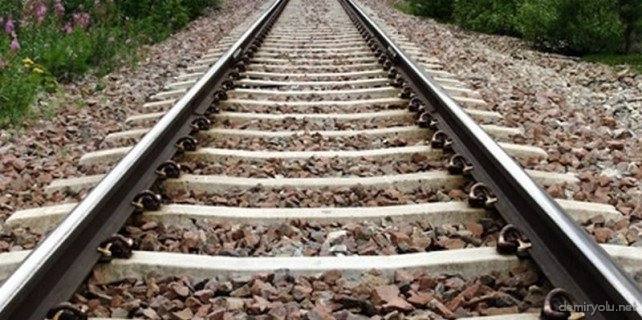

Sleepers : Travers | demiryolu.net

Demiryolu raylarındaki raylar için dikdörtgen şeklinde bir destektir. Genellikle rayların altına dik olarak yerleştirilirler. Traversler, geleneksel olarak ahşaptan yapıldıysalar da günümüzde daha çok öngerilmeli betondan yapılmaktadırlar.

11- Alt Balast (Sub Ballast)

- Advertisement -

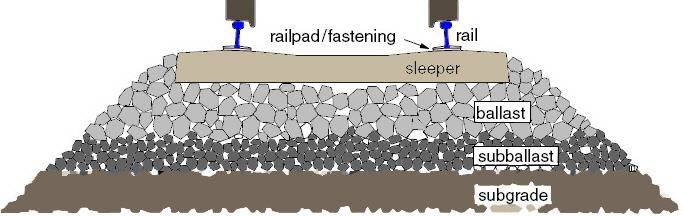

Sub Ballast : Alt Balast | researchgate.net

Tren geçişiyle oluşan yüklerin tabana derece derece yayılmasını sağlar ve balast tabakasından aldığı basıncı temele doğru iletir.

Üstteki Fotoğraftaki İngilizce Terimlerin Türkçesi

12- Temel tabakası (Foundation)

Doğal zeminin üzerinde bulunur ve yüzeyi tesviye edilerek demiryolu hattı inşaatına hazır hale getirilir. Yukarıdaki fotoğrafta subgrade yani alt temel olarak temsil edilir.

13- Dolgu (Embankment)

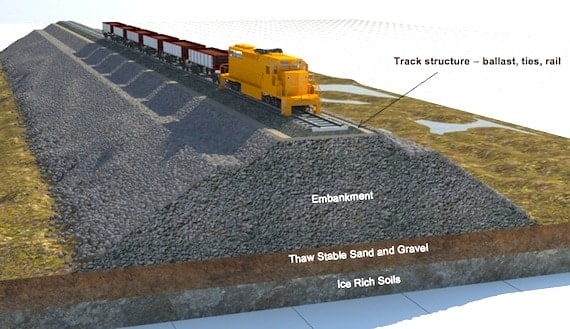

Embankment : Toprak Set | nunatsiaq.com

Doğal zeminin yeterli olmadığı durumda dolgu yapılması gerekir. Zeminin bütünlüğünün kaybolması için sıkıştırma işlemi gerçekleştirilir.
