Drenaj Nedir? | Drenaj Nasıl Yapılır? | Drenaj Çeşitleri

Mehmet Toprak - Mehmet Toprak
24 Ağustos 2023
Kategori: Geoteknik, Yapı
Süre:5 dakika
A A
2
drenaj-nedir

drenaj-nedir

Drenaj Nedir?

Hayatımızın kaynağı olan su, hayatımızı birçok konuda kolaylaştırdığı gibi bazı konularda da zorlaştırıyor, su her ne kadar yaşamımız için vazgeçilmez olsa da bina ve yapılar için sıkıntı yaratabiliyor. Bu sıkıntıya neden olan su ve su yapılarını bina ve inşaatlardan uzaklaştırma işlemlerinin bütününe drenaj adı verilir. İç drenaj ve Dış drenaj olmak üzere; 2 çeşit drenaj sistemi vardır.

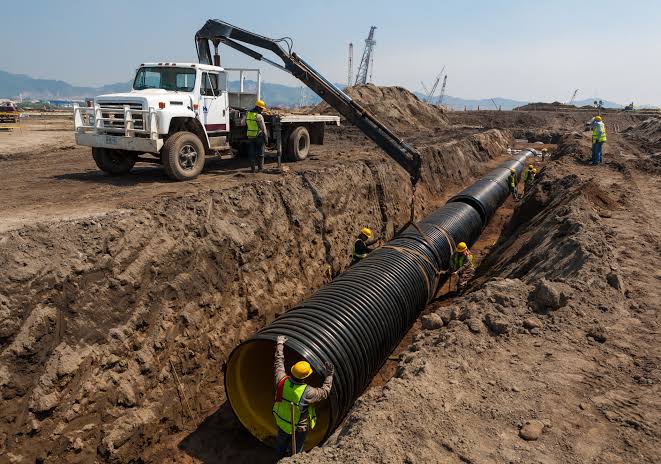

drenaj nedir? sanalsantiye.com
drainage system

Drenaj Sistemleri Neden Önemlidir?

Yapıların daha uzun ömürlü olması ve sudan daha az etkilenmesi için bina etraflarında ve binalarda drenaj sistemi uyguluyoruz. Bunu anlatabilmek için biraz yalıtım kısmını da anlatmamız gerekiyor. Bundan önceki yazılarımızda yalıtımın öneminden çokça bahsetmiştik, bu yazımızda da biraz üzerinden geçmek istiyoruz.

Binalarımızı yaparken toprak altında kalan bölgelerde, yani temellerde ve bodrum katlarına dışarıdan bir yalıtım uygulaması yapmamız gerekiyor. Bu yalıtım uygulamasının türevi çimento esaslı ürünler, poliüretan esaslı ürünler olabilir. Buradan hangi malzeme seçilirse seçilsin, ki genelde yapılan bütün esaslı malzemeler geçerlidir, kullanırken üretici fabrikaların sunduğu bazı sarfiyat miktarları vardır.

Bitüm esaslı bir ürünle binamızın perde yalıtımı yapacağımızı, temel yalıtım yapacağımızı varsayalım, üreticiler genelde bu malzemenin metrekarede 3 kilogram ile 6 kilogram arasında sarfiyat kullanılması gerektiğini söyler. Gördüğünüz gibi arada yarı yarıya bir fark var, peki bunu neye göre söylüyorlar?

Bu binanın toprak içerisinde olan basınçlı su miktarına göre değişiyor. Yani diyelim ki 5 kattan oluşan bir bodrum yapımız var. Bu yapımızın -1. katında maruz olduğu su miktarıyla -5. katındaki maruz kaldığı su miktarlar arasında farklılıklar olabilir.

Su yalıtım malzemesinin katı oran miktarına göre uygulanan yüzeyde belirli bir kalınlık oluşturur. 3 kilogram sarfiyat yaptığınız bir yüzeyde ortalama 2.8 milim civarında bir kalınlık meydana getirir. Suyun basıncı ne kadar çok fazla olursa yalıtım yüzeyinden mikron seviyesinde malzemeler çözünmeye başlayarak yalıtımı yavaş bir şekilde bitirir.

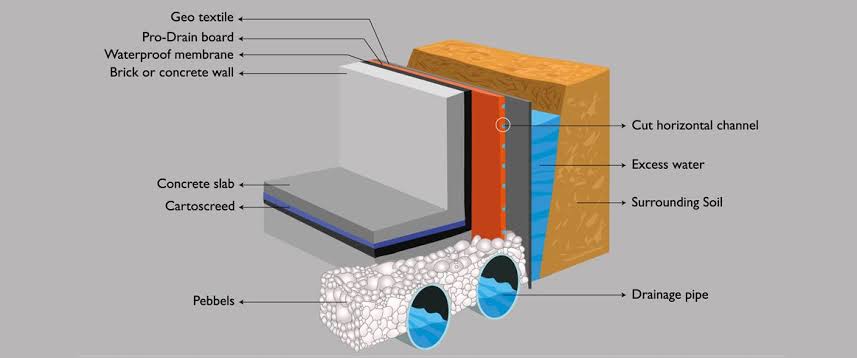

drenaj nedir? sanalsantiye.com
yalıtım

Binamıza drenaj yaptığımız esnada, binaya çarpacak olan basınçlı su miktarı azalacağından, suyun atım ömrü de daha fazla artacaktır ve bu da doğal olarak binamızın ömrünü uzatacaktır.

Drenaj Çeşitleri Nelerdir?

sanalsantiye.com

İç Drenaj

Dış drenaj yapma imkanı bulunmayan durumlarda bodrum katında yapılan türdür. Genellikle konutların merkezi yerinde bodrum döşemesi en az  2 m derinlikte ve 50×50 cm boyunda bir kuyu şeklinde yapılmaktadır. Kuyu harçsız moloz taş duvar olarak örülmekte ve üzeri sac ya da beton bir kapakla kapatılmaktadır. Kuyu üzerine, otomatik olarak çalışan bir su motoru yerleştirilmektedir. Bir ucu suyun döküleceği yere bağlanan ve su motoruyla da bağlantılanan bir su borusunun diğer ucu da kuyuya indirilmektedir. Ancak boru, kuyu tabanından 15-20 cm yukarıda bırakılmakta ve ucuna da bir süzgeç takılmaktadır. Zeminden sızan su bodrumun taban seviyesinden 40-50 cm aşağıya kadar yükseldiğinde su pompası çalışmakta ve suyun dışarı atılması sağlamaktadır.

Dış Drenaj

İç drenajdan farkı, konut çevresinde temel duvarından 50-100 cm kadar dışarıda ve temel tabanından 30-50 cm derinde %5-10 eğimli bir kanal açılmakta ve kanal tabanına genellikle 20 cm çapındaki beton ya da kil künkler-büzler 2-4 cm aralıklarla döşenmektedirler. Künklerin ek yerlerinin alt yarısı, çimento harcıyla kapatılmaktadır. Kanal, künk yüksekliğinin yarısına kadar kil ile doldurularak iyice sıkıştırılmakta ve kil dolgu ve künklerin önce iri, sonra ufak taş parçalarıyla, yüzeye yakın kısmı ise iri kumla doldurulmaktadır. Drenaj kanalının köşe yaptığı yerlerde, en az 50×50 cm boyutunda ve kanal tabanından 15-20 cm aşağıdan başlayıp, bahçe seviyesine kadar yükselen taş ya da beton rögarlar-bacalar yapılmakta, künkler bu rögarlara bağlanmakta ve en düşük seviyeli künk de dere, kanalizasyon vb. yerlere bağlanarak suyun binadan uzaklaştırılması sağlanmaktadır.

Drenaj da künk yerine delikli ve oluklu plastik PVC borular da kullanılmaktadır. Çapları 10-20 cm, boyları da 100 m’ye kadar olan bu borular, hafif ve işçiliklerin kolay olması bakımından tercih edilirler. Basit drenajlarda ise iri taş parçalarıyla, plaka taşlarla veya tuğlalarda da drenaj uygulaması yapılabilmektedir.

Drenaj Sistemi Nasıl Yapılır ?

Sağlıklı bir drenaj sistemi yapabilmek için temel kotuna ulaşmak gerekiyor. Gerekirse temel kotunun minimum 50 santim altına kadar inip sistemi oluşturmak lazım.

Üzeri delikli olan boruların üzeri keçe ile sarılır. Delikler, çamur gibi yapı malzemelerinden tıkanmaması için geotekstil keçe boruları etrafında çepeçevre dolandırılıp belirli bir eğim verilerek bir kuyuda toplanır ve kuyudan pompa yardımıyla borularla yönlendirilmesi veya pompayla binadan uzaklaştırılması gerekiyor

Yani, sağlıklı bir drenaj sistemi yapabilmek için temel Kotunun altına inmek gerekiyor, altına geçirimsiz bir yüzey elde edip drenaj borusu yerleştirilecek, onun üzerine bir mıcırla kapama işlemi yapıldıktan sonra normal, biraz daha geçirimli bir toprak yüzeyle bina çevre dolgusunun yapılması gerekiyor, tabi bu çevre dolgusu yaparken yalıtımla ilgili yapılması gereken birkaç işlemler var, bina perde betonumuzu bütün esaslı bir yalıtım uygulaması yaptıktan sonra bu yalıtımın dolgulardan zarar gelmemesi için  XPS dediğimiz ısı yalıtım levhaları ile korunması ve onun üzerine de drenaj levhası yapılması gerekiyor.

Drenaj levhasını yapmamızdaki neden ise, yüzeysel gelen suların bina yalıtımına gelmeden drenaj levhasının üzerinden süzülerek drenaj borusuna sevketmek. Burada dikkat edilmesi gerekilen bir konu var ki; su yalıtım uygulamasıyla drenaj sistemi beraber çalışan, koordine olan bir sistemdir. Hiçbirinin tek başına yapılmaması gerekiyor, su yalıtım uygulaması yapılıp onun üzerine  bir drenaj levhası yapılması binaların ömrünü uzatacaktır.

Konunun daha iyi anlaşılması adına aşağıdaki videoyu izleyebilirsiniz.

View this post on Instagram

A post shared by Sanal Şantiye (@sanalsantiyecom)

Başka bir yazımızda görüşmek dileğiyle.

Sağlıcakla kalın…

Etiketler: dış drenajDrenaj boru türleridrenaj çeşitleri nelerdirdrenaj neden önemlidirdrenaj nediriç drenajsu yalıtım
Paylaş702Tweet439Gönder
Mehmet Toprak

Mehmet Toprak

Kocaeli Üniversitesi İnşaat Mühendisliği

İlgili İçerik

Betonarme Taşıyıcı Sistem Elemanlarının Donatı Oranları (Pursantaj)

- İbrahim CAVDAR
Betonarme Taşıyıcı Sistem Elemanlarının Donatı Oranları (Pursantaj)

Betonarme taşıyıcı sistem elemanlarının (Kolon, Kiriş ve Döşemeler) TBDY 2018'e göre kullanılması gereken minimum ve maksimum donatı oranlarını ve neden...

Devamını oku

Payanda Nedir? | Payanda Çeşitleri Nelerdir?

- İnş.Müh.Faruk FİDAN
Payanda Nedir? | Payanda Çeşitleri Nelerdir?

Payanda; yatay veya düşey doğrultudaki bir yapı elamanını veya parçayı dengelemek, desteklemek, kaymasını engellemek gibi nedenlerle çapraz olarak yapılan dayanaktır....

Devamını oku

Kazı Destek Yapıları Yönetmeliği Tasarım El Kitabı Yayımlandı

- Sanal Şantiye
Kazı Destek Yapıları Yönetmeliği Tasarım El Kitabı Yayımlandı

Yapı İşleri Genel Müdürlüğü öncülüğünde hazırlanan, binaların inşası sürecinde can ve mal güvenliğini sağlamak amacıyla tasarlanan ve projelendirilen bina taşıyıcı...

Devamını oku

Kapalı Çıkmalarda (Betonarme) Çerçeve Oluşturma Şartları

- İnş.Müh.Ahmet Çelikkollu
Kapalı Çıkmalarda (Betonarme) Çerçeve Oluşturma Şartları

12 Mayıs 2023 tarihli Resmi Gazetede yayımlanan "Planlı Alanlar İmar Yönetmeliğinde Değişiklik Yapılmasına Dair Yönetmelik" hükümlerince, Zemin+4 katı geçmeyen binalarda ...

Devamını oku
Sonraki İçerik
Betonarme Taşıyıcı Sistem Elemanlarının Donatı Oranları (Pursantaj)

Betonarme Taşıyıcı Sistem Elemanlarının Donatı Oranları (Pursantaj)

Yorumlar 2

  1. HÜSEYİN AKSU, İNŞ.Y.MÜH., KENT BİLİMCİ. ODTÜ Öğretim Görevlisi says:
    4 sene Önce

    Bu yazı içeriği doğru ve bilimsel olmakla birlikte kavramları birbirine karıştırmış.

    TECRİT: Binanın dışındaki su ve rutubetin bina içine sızmasını önlemek için yapılan imalatların tamamıdır.

    KANALİZASYON: Bina içinde kullanılan suyun önce bina dışına taşınmasına sıhhi tesisat ; bina dışındaki şehir kanalizasyon şebekesine intikalinden sonraki sisteme kanalizasyon ve nihatette Atıksu arıtma denir.

    DRENAJ: ise, sadece yağmur sularının ve yüksek seviyede olan yeraltı sularının uzaklaştırılması ile ilgilidir. Binanın bodrum katları sviyesinin üstünde olan yeraltı sularının binaya basınç yapmaması için bu suların bina kullanım kotunun altında bir seviyeye uzaklaştırılması için yapılan uygulamalardır. Bunun için yapının etrafına porozitesi yüksek, (süzme kabiliyeti olan) malzeme ile tabaka yapılır ve bina dip seviyesinden suları toplayan borular ile , su uzaklaştırılır.

    Ancak, esas, drenaj şebekesi; Yağmur sularının ve akarsu taşkınlarının binaları ve insanları etkilememesi için, Bina dışındaki açık alanlara yağan yağmuru, ızgaralı rögarlar vasıtası ile borulara alınıpp, kentsel alandan uzaklaştırılması ve akarsulara boşaltılmasını sağlayan sistemlerdir. Kentsel alanda yüksek debili drenaj gerektiren alanlarda ve açık derelerde, en uygun drenaj sistemi “AÇIK KANALLAR” dır.

    Cevapla
  2. Mehmet Toprak says:
    4 sene Önce

    Düzeltmeler için çok sağ olun.
