İstinat Duvarı Çeşitleri Nelerdir?

Ömer Yeniay - Ömer Yeniay
13 Ekim 2022
Kategori: Geoteknik
Süre:4 dakika
0
908
PAYLAŞIM
9.1k
OKUNMA
Facebookta PaylaşTwitterda PaylaşWhatsApp'da Paylaş

İstinat duvarları yanal toprak basıncı, sıvı basıncı, ve diğer granül malzemelerden gelen yanal basınçları karşılamak amacıyla kullanılan yapı elemanlarıdır. Dayanma yapıları olarak da bilinen istinat duvarı, dengeyi sağlayarak zeminin doğal şev açısını almasının engellenmesi amacıyla kullanılır.

İstinat duvarları diğer dayanma yapılarının aksine  geçici olarak değil kalıcı olarak kalacak şekilde tasarlanırlar. Günlük hayatımızda  birçok yerde rastladığımız istinat duvarlarının  temel işlevi, arkasına aldığı toprağın hareket etmesini ve kaymasını engelleyerek toprağın diğer tarafa geçmesine mani olarak, doğabilecek tehlikeleri engellemektir. Bu yazıda en yaygın kullanılan istinat duvarı çeşitleri hakkında bilgiler vereceğiz.

İçindekiler

  • İstinat Duvarı Çeşitleri
  • Ağırlık (Yerçekimi) İstinat Duvarı
  • İlginiziÇekebilir
  • Su Muhtevası – Boşluk Oranı – Porozite – Doygunluk Derecesi – Rölatif Sıkılık
  • Radye Temel Nedir? | Radye Temel Hangi Durumlarda Uygulanır? | Radye Temel Nasıl Uygulanır?
  • Jet Grouting ile Zemin İyileştirme Sunumu | PDF
  • Temel Nedir? | Temel Çeşitleri Nelerdir?
  • Gabyon İstinat Duvarı
  • Kaset (Crib) İstinat Duvarı
  • Betonarme Konsol Duvar
  • Payandalı İstinat Duvar
  • Donatılı (Toprakarme) İstinat Duvarı
  • Blok İstinat Duvar (MSE Duvar)
  • Palplanş Perdeler
  • Hibrit Sistemler

İstinat Duvarı Çeşitleri

  1. Ağırlık (Yerçekimi) İstinat Duvarı
  2. Gabyon İstinat  Duvarı
  3. Kaset (Crib) İstinat Duvarlar
  4. Betonarme Konsol Duvar
  5. Payandalı İstinat Duvar
  6. Donatılı (Toprakarme) İstinat Duvarı
  7. Blok Duvar (MSE)
  8. Palplanş Perdeler
  9. Hibrit Sistemler

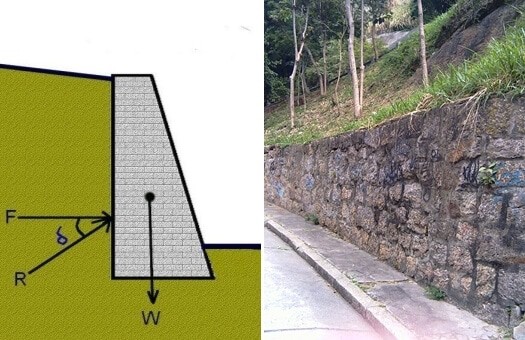

Ağırlık (Yerçekimi) İstinat Duvarı

Ağırlık istinat duvarları, yanal etkilere direnmek için kendi ağırlıklarını kullanırlar. Bu sebeple boyutları çok büyüktür. Bu tip istinat duvarları tasarlanırken kayma, devrilme ve yatak kuvvetleri dikkate alınmalıdır.

İstinat Duvarı Çeşitleri Nelerdir?

3-4 m yüksekliğe kadar yapılacak ağırlık istinat duvarları ekonomiktir. Ancak daha yüksek yapılar için yanal etkiler büyüyeceği için duvarın boyutununda çok fazla büyümesi gerekir. Dolayısıyla daha yüksek yerlerde kullanılması fazla maliyetli olabilir.

Gabyon duvar, kaset duvar gibi farklı durumlarda kullanılabilen türleri vardır.

İlginiziÇekebilir

Su Muhtevası – Boşluk Oranı – Porozite – Doygunluk Derecesi – Rölatif Sıkılık

Radye Temel Nedir? | Radye Temel Hangi Durumlarda Uygulanır? | Radye Temel Nasıl Uygulanır?

Jet Grouting ile Zemin İyileştirme Sunumu | PDF

Temel Nedir? | Temel Çeşitleri Nelerdir?

Gabyon İstinat Duvarı

Gabyon duvarlar, ağırlık istinat duvarlarının bir çeşididir. Tel örgülerden yapılmış kutuların içinin kaya ve diğer malzemelerle doldurulması ile oluştururlar. Daha sonra bu kutular zemin üzerine yerleştirilerek yanal etkileri karşılamak üzere kullanılır.

İstinat Duvarı Çeşitleri Nelerdir?
Gabyon İstinat Duvarı

Gabyon duvarlar özellikle dik eğimleri stabilize etmek ve erozyon kontrolü yapılmak istenen noktalarda kullanılır.

Kaset (Crib) İstinat Duvarı

Kaset duvarlar, ağırlık istinat duvarlarının bir çeşididir. Genellikle beton veya ahşap malzemeden yapılmış kutular şeklinde imal edilirler. Daha sonra bu kutuların içi kırma taş ve diğer granül malzemelerle doldurularak duvarın ağırlığının arttırılması sağlanır.

İstinat Duvarı Çeşitleri Nelerdir?
Kaset (Crib) İstinat Duvarı

Kaset duvarlar yapıları nedeniyle zeminin drenajına yüksek oranda izin verir. Bloklar halinde inşa edilebildiği için farklı yükseklikler için kullanılabilir.

İstinat Duvarları Nasıl İnşa Edilmeli?

Betonarme Konsol Duvar

Betonarme konsol duvarlar isminden de anlaşılacağı gibi betonarme olarak inşa edilir. Genel olarak yatay bir temel (topuk) ve düşey bir duvardan (burun) oluşur.

İstinat Duvarı Çeşitleri Nelerdir?
Betonarme Konsol Duvar

Yatay kısıma topuk adı verilir ve duvarın stabil kalmasını bu kısım sağlar. Zemine sabitlenmiş bir düşey konsol gibi çalışır.

Ağırlık duvarlarına göre daha az beton gerektirse de tasarımı dikkatle yapılmalıdır. Betonarme konsol duvarlar 10m yüksekliğe kadar ekonomiktir.

Payandalı İstinat Duvar

Payandalı istinat duvarları, konsol istinat duvarlarına çok benzerler. Ancak, düşey duvar ile yatay temel arasına üçgen şekilli payandalar yerleştirilmiştir.

İstinat Duvarı Çeşitleri Nelerdir?
Payandalı İstinat Duvarı

Payandalar en az 2,5 m’de bir olacak şekilde düzenlenmelidir. Betonarme konsol duvarın karşılayamadığı yükseklikte duvarlar inşa etmek için kullanılabilir. 12 m yüksekliğe kadar ekonomiktir.

Donatılı (Toprakarme) İstinat Duvarı

Donatılı istinat duvarları, özellikle duvarın inşa edileceği alan sınırlı olduğunda veya ince istinat duvarı yapılmak istendiğinde kullanılır.

İstinat Duvarı Çeşitleri Nelerdir?
Donatılı (Toprakarme) İstinat Duvarı

Ankrajlar zeminin derinliklerine yerleştirilir ve daha sonra oraya tutunması için uçları betonla doldurulur. Bu şekilde ankrajlar sayesinde devrilme ve kayma etkileri önlenmiş olur. Bu yöntemle oldukça yüksek duvarlar inşa edilebilir.

Blok İstinat Duvar (MSE Duvar)

Günümüzde yaygın olarak kullanılan istinat duvarı çeşididir. Mekanik olarak stabilize edilmiş (MSE) zemin oluşturularak inşa edilir. Geosentetik malzeme ile şeritler şeklinde imal edilen malzeme dayanma yapısı yüzeyine dik olarak zemin içerisine yerleştirilir. Daha sonra duvarı oluşturacak bloklar zeminin dış yüzüne yerleştirilir.

Malzeme geosentetik olduğundan yapının ömrü çok uzun olur. Ayrıca uygulaması kolaydır. 90 derece açıyla 20-30 m yüksekliğe kadar inşa edilebilir.

Palplanş Perdeler

Palplanş perdeler, yaygın olarak kıyı yapılarında ve temel kazılarında kullanılır. Farklı şekillerde çelik, ahşap veya farklı bir malzemeden imal edilmiş palplanşların yan yana sürekli bir perde oluşturacak biçimde çakılmaları sonucu oluşturulurlar.

İstinat Duvarı Çeşitleri Nelerdir?
Palplanş Perdeler

Genellikle geçici dayanma yapıları oluşturmak için oluşturulurlar. İş tamamlandıktan sonra sökülerek tekrar kullanılabilirler. Konsol ve iç destekli (ankraj) olmak üzere iki farklı yük taşıma türü vardır.

İstinat Duvarı Çeşitleri Nelerdir?

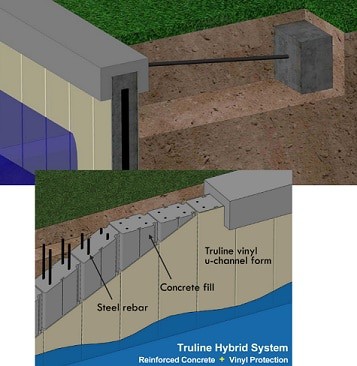

Hibrit Sistemler

Hibrit sistemler hem kütle, hem de iç destek kullanılarak inşa edilen dayanma yapılarıdır. Farklı istinat duvarı türlerinin birlikte kullanılmasıyla elde edilen yapılara hibrit sistemler diyebiliriz.


Kaynaklar / References
  • The Constructor
  • GeoArt
