Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi

İnş.Müh. Bilal Yengeç - İnş.Müh. Bilal Yengeç
8 Ağustos 2021
Kategori: Şantiye, Yapı
Süre:4 dakika
2
870
PAYLAŞIM
8.7k
OKUNMA
Facebookta PaylaşTwitterda PaylaşWhatsApp'da Paylaş

İçindekiler

  • Kirişlerde İç Kuvvetler
    • Eğilme Momenti
    • Kesme Kuvveti
    • Normal (Eksenel) Kuvvet
  • İlginiziÇekebilir
  • Kot Taşıma Nasıl Yapılır?
  • Betonarme ve Donatının İnşaattaki Önemi
  • Kolon Tasarımında Nelere Dikkat Edilmelidir?
  • Radye Temel Nedir? | Radye Temel Hangi Durumlarda Uygulanır? | Radye Temel Nasıl Uygulanır?
  • Kirişlerde Kullanılan Donatılar
    • Kesme Donatısı
    • Boyuna Donatı
    • Montaj (Basınç) Donatısı
    • Gövde Donatısı
    • İlave Donatı
  • Kirişlerde Kullanılan Donatıların Projede Gösterimi

Kirişlerde İç Kuvvetler

Hepimizin de bildiği üzere bir yapının taşıyıcı sisteminde kirişlerin rolü çok büyüktür. Kiriş; döşeme ve diğer kirişlerden aldığı yükleri kolonlara aktaran elemanlardır. Ayrıca kolonları da birbirine bağlayarak taşıyıcı sistemde çerçeve rolü üstlenirler. İşte bu yazımızda kirişlerde kullanılan donatıları ve bunların proje üzerinde nasıl okunduğunu aktaracağız.

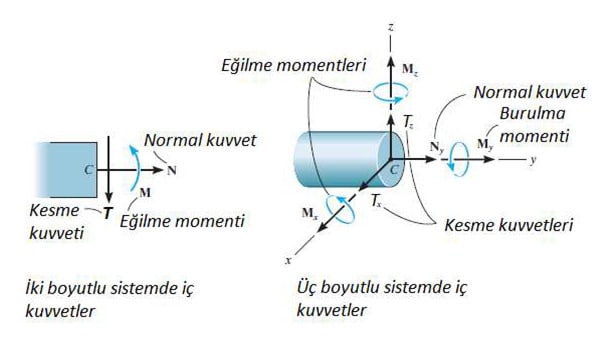

Kirişler sistemde; eğilme momenti, kesme kuvveti, normal kuvvet ve burulma momentine maruz kalır.

Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi

Eğilme Momenti

Referans noktasından belirli bir mesafe uzaklıkta oluşan kuvvetten dolayı meydana gelir ve eğilme davranışına sebep olur. Kirişlerdeki bu davranışa döşemeden gelen yükler sebep olur.

Kesme Kuvveti

Bir elemana paralel şekilde etkiyen kuvvete denir. Kesme kuvvetine önlem olarak ise etriye kullanılmalıdır.

Normal (Eksenel) Kuvvet

Kesit yüzeyine dik olarak etkiyen kuvvete denir.

İlginiziÇekebilir

Kot Taşıma Nasıl Yapılır?

Betonarme ve Donatının İnşaattaki Önemi

Kolon Tasarımında Nelere Dikkat Edilmelidir?

Radye Temel Nedir? | Radye Temel Hangi Durumlarda Uygulanır? | Radye Temel Nasıl Uygulanır?

Kesitte normal kuvvet ve eğilme momenti normal gerilme oluştururken, kesme kuvveti ve burulma momenti kayma gerilmesi oluşturmaktadır.

Kirişlerde Kullanılan Donatılar

Şantiyede kiriş imalatı tamamlandığında, bu imalatı projede verilmiş olan kiriş açılımlarını referans alarak sahada kontrol etmemiz gerekir. Bu kontrolü yaparken de kirişlerde kullanılan donatıların çeşitlerini ve görevlerini bilmemizde fayda vardır.Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi

Kesme Donatısı

Kesme kuvvetini yatay elemanlar taşır. Kesme kuvvetini karşılaması için kirişlerde etriye kullanılır. Etriyeler, betonu sararak betonunun iç dayanımını sağlar ve kesitte meydana gelebilecek çatlakları engeller. Kesme donatısı olmayan kirişlerde kesme etkisi ani ve gevrek olur.

Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi
Kiriş Etriyeleri

Boyuna Donatı

Kolon ve kirişlerin uzun doğrultusu boyunca yerleştirilen donatıya boyuna donatı denir. Yerleştirildiği bölgenin basınç veya çekme bölgesi olmasına göre isimlendirilir.

Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi

Montaj (Basınç) Donatısı

Çekmeden kaynaklı gerilmeler kirişin mesnet kısmında üst bölgesinde ve açıklıkta alt bölgesinde meydana gelir. Basınç gerilmeleri ise açıklık kısmında kirişin üst bölgesinde meydana gelir. Çekme gerilmelerinin karşılanması için alt bölgeye ana (esas) donatılar konur. Montaj donatısı ise donatı beton oranını korumak ve basınç gerilmelerini karşılamak amacıyla üst bölgelere yerleştirilir.

Kirişlerde Kullanılan Donatılar ve Proje Üzerinde Gösterimi

Gövde Donatısı

Kiriş yüksekliği 60 cm’yi geçtiği zaman çatlakları engellemek, burulma etkisini azaltmak amacıyla kirişin orta noktasından eni boyunca gövde donatısı yerleştirilir. Yönetmelikteki tanımına bakarsak; “gövde donatısının açıklık / yükseklik oranının 4’ten küçük olduğu kirişlerde kullanılması” uygun görülmüştür.

İlave Donatı

Yoğun çekme gerilmelerini karşılamak için mesnetlerin üzerine konulan ek donatılardır. Kesme kuvveti etkisi ile meydana gelen kırılmaları engellemek amacıyla kullanılır. İlave donatısı şantiyede sıklıkla “şapo” olarak adlandırılır.

Kirişlerde Kullanılan Donatıların Projede Gösterimi

Aşağıdaki görselde de bu donatıların proje üzerinde nasıl gösterildiğini görmektesiniz.



Kiriş Donatıları- sanalşantiye

Başka bir yazıda tekrar görüşmek dileğiyle…

Bilal YENGEÇ

İnşaat Mühendisi
